水泥混凝土路面具有強度高、耐久性好,還可以充分利用地方性建筑材料,在促進區(qū)域經(jīng)濟發(fā)展的同時,能夠顯著降低工程的造價,因而越來越多地應(yīng)用于各等級公路的建設(shè)中。
本文首先分析了水泥混凝土路面施工中斷板出現(xiàn)的原因，然后提出預(yù)防方法，最后論述了斷板的處理方法 。
“十一五”期間,我省實施通村水泥路建設(shè)項目,我縣抓住這一歷史機遇，大干快上，在縣上下掀起了通村公路建設(shè)的熱潮，作為縣通村辦工程管理人員，經(jīng)過幾年來的工作實踐經(jīng)驗并查閱有關(guān)資料，我對通村公路建設(shè)中水泥混凝土路面施工中經(jīng)常出現(xiàn)的斷板問題以及處理辦法進行如下探討。

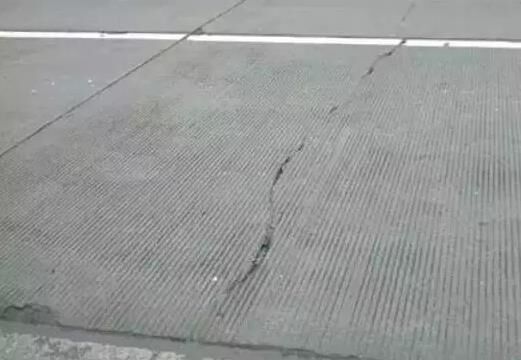

一、斷板出現(xiàn)的原因
1、 原材料不合格水泥混凝土路面的主要材料：水泥、礫（碎）石、中粗砂、水，水泥標(biāo)號不夠，穩(wěn)定性較差，強度不足；集料中有害物質(zhì)或含泥量超標(biāo)。
混凝土配合比控制不當(dāng)。 施工中由于骨料過干或數(shù)量大,吸收拌和用水和施工中計量不準(zhǔn)，從而影響混凝土初期強度。以上都會導(dǎo)致斷板的出現(xiàn)。
為了保證混凝土路面的建設(shè)質(zhì)量，我縣通村辦對原材料水泥、砂子、礫石都明確了產(chǎn)地，規(guī)格，水泥采用縣上三家企業(yè)生產(chǎn)的道路硅酸鹽水泥，中粗砂選用縣境內(nèi)牧馬河、涇洋河內(nèi)，礫石要求最大粒徑不超過4公分，且砂、礫（碎）石、水泥、水都要檢驗合格。
水泥要求有出廠檢驗合格證，滿足設(shè)計時的標(biāo)號。砂子要控制含泥量。拌合時一定要注意各種材料的配合比，必須機械拌合。
2、施工工藝
水泥混凝土路面工程要在施工組織設(shè)計時考慮好設(shè)置拌合站的供應(yīng)距離，一般不宜超過10km。距離長的最好用攪拌車。通村公路建設(shè)一般情況運距不超過5公里。
要注意振搗，特別是人工攤鋪的路段振搗要求較嚴，要嚴格按照規(guī)范要求，振搗器在每一位置振搗的持續(xù)時間，應(yīng)以混凝土泛出水泥漿為準(zhǔn)，并不宜過振，用平板振搗器振搗時，不宜少于15s，用插入式振搗器振搗時，不宜少于20s。
混凝土路面施工時工藝控制不當(dāng)，攪拌時間不夠，振搗不密實；拌和時混凝土組成材料溫度過高，在冷卻、硬化過程中會因溫度差增大混凝土的彎拉應(yīng)力，導(dǎo)致開裂；施工中工序控制不當(dāng)(如混凝土間斷時未做施工縫處理、切縫不及時、真空吸水時漏吸、傳力桿安裝不當(dāng)、在不利季節(jié)施工等)影響混凝土本身抗彎拉強度不足，導(dǎo)致開裂。
基層表面不平整和材料濕度不當(dāng)?；鶎颖砻娌黄秸斐陕访婧穸炔灰恢?，增加了基層與面層之間的磨阻力，導(dǎo)致路面薄弱處難以承受拉應(yīng)力而開裂；基層材料過于干燥，吸收底部混凝土水分，從而降低混凝土抗彎拉強度，導(dǎo)致開裂。

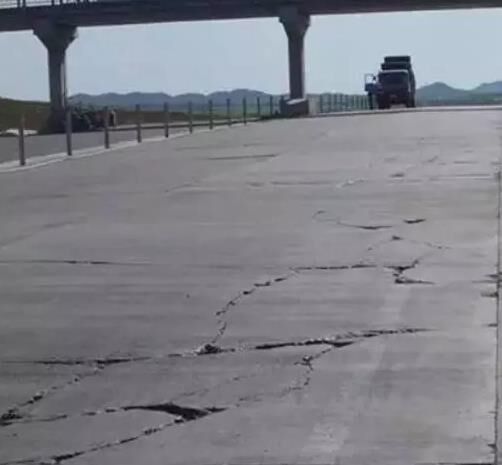

二、使用期開裂、斷板原因
1、 早期設(shè)計不當(dāng)早期由于經(jīng)驗不足混凝土面板厚度偏??；板塊尺寸劃分不滿足規(guī)范要求；原材料選擇和設(shè)計配合比不當(dāng)。
2 、路基不均勻沉降濕軟路基處理不當(dāng)、填挖交界處壓實標(biāo)準(zhǔn)不一致、橋涵和構(gòu)造物附近壓實度不足、路段地質(zhì)變化處路基處理不當(dāng)，以上情況均會產(chǎn)生路基不均勻沉降，導(dǎo)致混凝土面板開裂。
3、基層失穩(wěn)基層施工質(zhì)量不好，表面不平整、強度不均勻，導(dǎo)致面層混凝土板塊彎拉應(yīng)力增大，產(chǎn)生斷板；面層接縫處填縫料失效，板塊彎沉?xí)r縫內(nèi)積水變?yōu)橛袎核?，使接縫處產(chǎn)生唧泥、脫空，從而產(chǎn)生斷板。其他情況如路面排水不良，超載和超限車增多。
三、 水泥混凝土路面斷板的預(yù)防
水泥混凝土路面斷板主要是在施工過程中和使用過程中出現(xiàn)的，因而斷板的預(yù)防就應(yīng)針對其出現(xiàn)的不同時期進行控制。
1、 良好的結(jié)構(gòu)組合設(shè)計能夠有效預(yù)防斷板水泥混凝土路面在使用過程中，由于設(shè)計、超限荷載的因素都會導(dǎo)致水泥混凝土路面出現(xiàn)斷板。設(shè)計因素的影響主要是由于結(jié)構(gòu)組合設(shè)計、排水設(shè)計考慮不周到而造成的。
結(jié)構(gòu)組合設(shè)計中應(yīng)著重考慮路面基層對水泥混凝土面板的影響，即路面基層除滿足有足夠的強度、剛度外，還應(yīng)具有良好的水穩(wěn)性和平整度。良好的水穩(wěn)性能夠有效地避免唧泥的產(chǎn)生、從而避免基層的破壞與板底的脫空，為水泥混凝土面板提供良好的支撐，避免斷板；良好的平整度能夠有效地避免荷載作用下水泥混凝土面板出現(xiàn)應(yīng)力集中區(qū)域，避免斷板。
2、 施工過程斷板的預(yù)防 嚴格控制水泥混凝土混合料的配合比避免水灰比過大或混合料離析，確?；炷粱旌狭嫌凶銐虻膹姸?，同時，嚴格掌握切縫時間、切縫時間一般根據(jù)氣溫而定，避免由于混凝土的收縮而產(chǎn)生斷板，因為溫度、濕度和風(fēng)的變化，都會引起混凝土出現(xiàn)較大的干縮。
3、使用過程中斷板的預(yù)防 水泥混凝土路面在使用過程中，會因超限荷載、各種地面水進入水泥混凝土路面的縫隙，形成唧泥，進而產(chǎn)生斷板，因而應(yīng)嚴格控制超限荷載，及時對水泥混凝土路面的各種縫隙進行灌縫，防止各種地面水進入水泥混凝土路面結(jié)構(gòu)內(nèi)部，消滅唧泥源，避免斷板。
四、 水泥混凝土路面斷板的處理方法
斷板的處理應(yīng)根據(jù)斷板的不同程度而采用相應(yīng)方法來進行處理。斷縫出現(xiàn)的形狀：①較直斷縫；②斜度較小斷縫；③角隅處斷縫；④斜度較大斷縫。前三種情況較多見，第四種情況較少見。
混凝上面板斷縫（斷板）的處理方法很多，經(jīng)過多個工程的斷板處理的經(jīng)驗，我認為凹糟填充膨脹混凝土方法簡單、易學(xué)，處理效果較好。其主要施工工藝為：
1、凹糟開挖 根據(jù)斷縫位置，把水泥混凝土面板鑿開成長方形凹槽，貫通整個板厚，凹槽壁鑿成1：0.15的斜坡為最好，以使修補混凝土與面板更充分地共同支撐行車荷載。凹槽的直角邊分別平行于縮縫和縱縫。對于較直的斷縫，斷縫的兩側(cè)開鑿寬度每側(cè)不小于20cm，總寬度不小于40cm；若斷縫稍有斜度或彎度時，開鑿時要距斷縫凸出部位或端頭不小于10cm，凹槽開鑿總寬度不小于40cm；若斷縫在縮縫附近，且開鑿邊緣距縮縫不大于40cm時，原縮縫要作為凹槽的一個邊。
對于角隅處的斷縫，要按上述開鑿尺寸的要求，將斷縫（斷板）周圍的混凝土鑿開挖掉即可。對于斜度較大的斷縫，可將斷縫周圍的混凝土分成兩大塊鑿開挖掉。
開鑿前根據(jù)斷縫的情況，按尺寸要求用墨線斗在水泥夕昆凝土路面上打出墨印線，然后用切割機沿線切割，再在需挖掉的混凝土路面上用切割機切成網(wǎng)狀，網(wǎng)格面積越小越易鑿?fù)?。然后用六棱鋼釬和大錘（八鎊錘）把混凝土鑿開挖掉，挖好后，要在凹槽周圍設(shè)有標(biāo)志，以利安全。
2、填充膨脹混凝土 填充凹槽時，我們澆筑的路面是高于原一級標(biāo)號的面板路面，通村水泥路路面設(shè)計標(biāo)號為30＃，處理斷縫用促使混凝土膨脹的材料氧化鋁（即市上銷售的鋁粉，含量0.3%）。其配合比為水泥：混凝土：砂：碎石：水：氧化鋁=100：158：275：62：0.3 。
3、養(yǎng)生
凹槽填充完畢，要在周圍設(shè)有標(biāo)志或障礙，不讓在其行車，待膨脹混凝土達到終凝時間（一般為8h），就可在混凝土上鋪厚度不小于15cm細土，進行養(yǎng)生，土要經(jīng)常保持潮濕狀態(tài)。待養(yǎng)生兩星期后，就可拆徐標(biāo)志或障礙，開施交通。
五、結(jié)束語
填充膨脹混凝土方法處理斷板后，經(jīng)過幾年的行車觀察，凹槽內(nèi)的膨脹混凝土與原路面面板之間結(jié)合緊密，沒有縫隙，且連瀝青類的防水材料也沒涂抹，說明膨脹混凝土作為路面斷板處理的填充材料是可行的,因而在我縣通村水泥路建設(shè)中得到認可和推廣。
【推薦】
【新聞】中聯(lián)重科榮獲“工業(yè)大數(shù)據(jù)應(yīng)用
分享到：
手機版|
