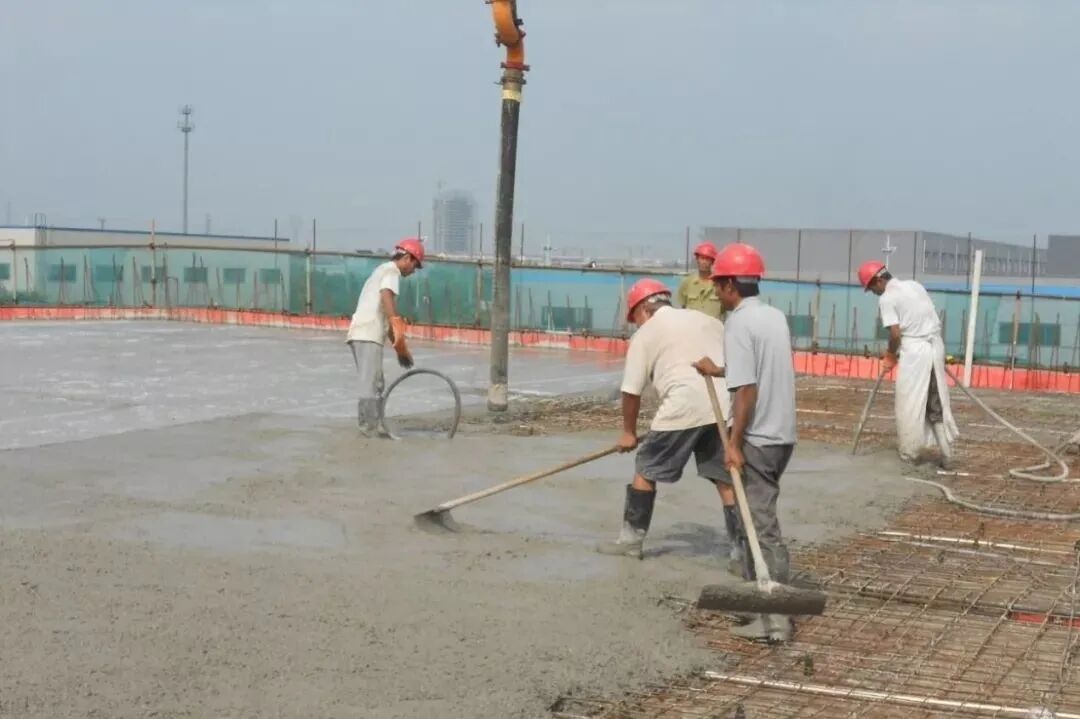

建筑工地上，對澆筑成型的混凝土覆蓋澆水養(yǎng)護是一件很平常的事?，F(xiàn)對其覆蓋澆水養(yǎng)護的機理及作用進行分析，以便走出對其認識的幾個誤區(qū)。
誤區(qū)之一
混凝土澆水養(yǎng)護的目的只是為了水泥水化的需要
混凝土澆筑成型后，必須對其進行覆蓋澆水，以滿足混凝土表面在一定時間內(nèi)保持濕潤狀態(tài)的要求。與此同時，為防止養(yǎng)護水的急劇蒸發(fā)，還應(yīng)用塑料薄膜、麻袋片或草袋等材料加以覆蓋。然而，混凝土的養(yǎng)護不僅只是澆水，還包含有廣泛而深刻的內(nèi)容，概括起來主要有以下兩點：
? 為使混凝土在一定時間內(nèi)保持足夠充分的濕潤狀態(tài)，以滿足水泥水化的需要;
? 要保證混凝土在不同的環(huán)境溫度條件下，能保持有合適的最高溫度、合適的內(nèi)外溫差及其合適的表面與環(huán)境大氣的溫差，同時還要有適當?shù)慕禍厮俾屎蜕郎厮俾省?
誤區(qū)之二
混凝土澆水養(yǎng)護的目的最遲開始時間是澆筑成型后的12h

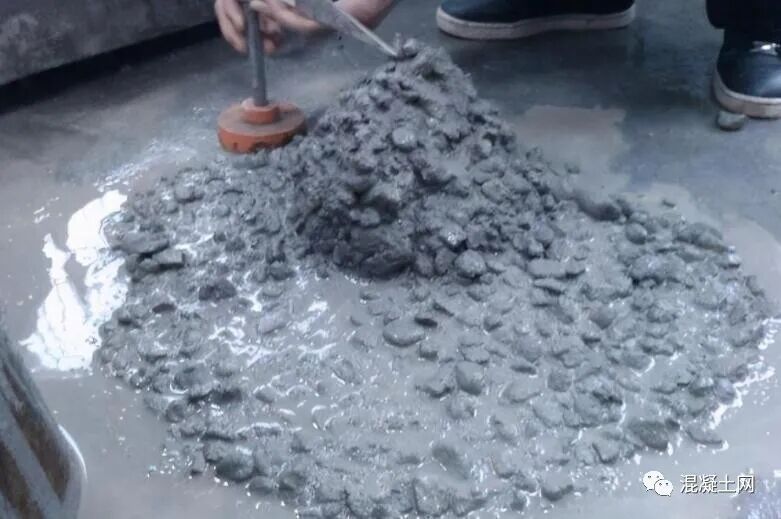

多年前，工地上經(jīng)常遇到的是流動性很大的塑性混凝土，其澆筑體積也不大、混凝土強度等級及水泥強度等級都較低、水泥用量小，早期水化程度不高、干縮小，又沒用自收縮，在這種情況下，要求這樣的塑性混凝土在澆筑完畢后12h以內(nèi)澆水養(yǎng)護可能是適宜的，但對于現(xiàn)代混凝土來說，過遲澆水養(yǎng)護則會造成開裂并對潛在質(zhì)量帶來不利的影響。
誤區(qū)之三
混凝土的澆水養(yǎng)護時間越長越好
《混凝土結(jié)構(gòu)工程質(zhì)量驗收規(guī)范》(GB50204-2002)第7.4.7條第二款規(guī)定，對采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥拌制的混凝土，澆水養(yǎng)護時間不得少于7d，對于摻用緩凝型外加劑或有抗?jié)B要求的混凝土，不得少于14d。這里需要指出，規(guī)范所規(guī)定的只是澆水養(yǎng)護的最少時間，而沒有給出澆水養(yǎng)護的最佳持續(xù)時間和最長時間。
試驗證明，標準養(yǎng)護7d和標準養(yǎng)護14d的混凝土，其各齡期的干縮基本相同，而過長時間的養(yǎng)護并不能進一步減少收縮，這時如果進行長時間的澆水養(yǎng)護，由于混凝土內(nèi)部生成的水化物增多，反而在一定程度上增加了混凝土的收縮。長時間的濕潤養(yǎng)護不能有效地減小混凝土的干縮，而雖然可以推遲收縮的開始時間，但影響也甚微。
混凝土水膠比越低，越需及時加強外部補充水的供給，但澆水養(yǎng)護的時間可適當短些;水膠比大時混凝土中的自由水多，如果混凝土處于相對濕度較大地區(qū)，濕養(yǎng)護的影響不大，但其養(yǎng)護時間相對要長些，才能使其滲透性穩(wěn)定;如果水膠比較大，但處于相對濕度地區(qū)，濕養(yǎng)護也不可輕視，養(yǎng)護時間不可縮短;摻有粉煤灰等礦物摻合料的混凝土，因其水膠比較小，如果外部補充水供給不足，表面的吸附水很容易蒸發(fā)，反應(yīng)很慢的粉煤灰等摻合料，其抗裂作用和強度增長一樣，在低水膠比的條件下，只有加強澆水養(yǎng)護才能有效地發(fā)揮出來，澆水養(yǎng)護不但要充分而且時間也要長些。
對于摻有緩凝型外加劑及對抗?jié)B有要求的混凝土，正如《混凝土結(jié)構(gòu)工程質(zhì)量驗收規(guī)范》所要求的那樣，澆水養(yǎng)護時間應(yīng)予適當延長。
誤區(qū)之四
混凝土才終凝，表面還濕濕的，不著急澆水養(yǎng)護
眾所周知，混凝土的早期開裂是水泥和混凝土技術(shù)的進步和發(fā)展所帶來的新問題，而自收縮與溫度收縮又是高性能混凝土、高強混凝土及高強混凝土及高早強混凝土等早期開裂的主要原因。
混凝土自收縮的大小取決于水泥石內(nèi)部自干燥程度、水泥石彈性模量及徐變系數(shù)?；炷翝仓蟮脑缙冢貏e是初凝后的前24h，其彈性模量低，徐變系數(shù)大，因此，自干燥程度成為決定自收縮的主要因素。
如果把混凝土的早高強認作為其早期開裂的內(nèi)因，那么，其澆水養(yǎng)護滯后于表面水快速蒸發(fā)后的外部補水及補水中斷，是混凝土引起早期開裂的外因。因此，很有必要將混凝土開始澆水養(yǎng)護的時間大大提前，使混凝土表面的向外蒸發(fā)水得以及時補給，做到“盡早及時”澆水養(yǎng)護。
誤區(qū)之五
混凝土的澆水養(yǎng)護最好是大水猛澆，這樣補水才能充分徹底
混凝土澆筑成型后的覆蓋，一是防止養(yǎng)護水的急劇蒸發(fā)以利節(jié)約用水;二是為了防止降溫階段水泥水化熱的急劇散失，以保證混凝土斷面上具有合適的溫度梯度。
誤區(qū)之六
為了加速混凝土的硬化，養(yǎng)護階段只保溫而不進行冷卻降溫處理
混凝土的初始澆筑溫度是混凝土最高溫度的重要組成部分，對于處于塑性狀態(tài)的混凝土進行冷卻降溫處理，則在降低最高溫度的同時，也相應(yīng)降低了混凝土的致裂溫度。因此，對處于塑性狀態(tài)的混凝土進行冷卻降溫處理是一種有效的防止混凝土開裂的方法之一。
誤區(qū)之七
保溫覆蓋從澆水覆蓋時就開始，不知何時開始才對
綜述以上幾個問題可知，在混凝土達到水泥水化最高溫度之前應(yīng)處于散熱階段，以求獲得較低的最高溫度和致裂溫度，如果把保溫提前到從澆水養(yǎng)護覆蓋開始，適得其反，反而增加混凝土的最高溫度和致裂溫度，正確的保溫時間應(yīng)從混凝土降溫開始，不宜提前。
混凝土表層的溫度梯度是制約混凝土表面裂縫產(chǎn)生的重要原因之一。大氣環(huán)境溫度的升降，影響著混凝土內(nèi)部斷面上的溫度梯度，而其溫度變化的陡緩，也必然影響混凝土表面與大氣環(huán)境溫度變化的陡緩，保溫材料的有效覆蓋，能減小混凝土斷面上的溫度梯度
綜上所述可見，不論環(huán)境溫度的高低，也就是說，不論春夏秋冬的外界氣溫是高還是低，混凝土的保溫養(yǎng)護，不僅提高了混凝土的表面溫度，還能使混凝土內(nèi)部的溫度得以緩降，并減小了內(nèi)外溫差和混凝土表面與大氣環(huán)境的溫差，為此，這種“外保溫內(nèi)緩降”的養(yǎng)護方法得以能夠防止和減少混凝土的開裂。
分享到：
手機版|
