配合比調(diào)整的原因
01
1)砂、石含水率、顆粒級(jí)配、粒徑、含泥量等發(fā)生變化
砂、石含水率會(huì)因砂、石所處的不同區(qū)域及進(jìn)料時(shí)間發(fā)生變化，造成混凝土坍落度發(fā)生變化。砂子的細(xì)度模數(shù)變化0.2，砂率相應(yīng)增減1%～2%;砂石級(jí)配不合格或采用單級(jí)配時(shí)，砂率應(yīng)適當(dāng)提高2%～3%;石子最大粒徑降低一個(gè)等級(jí)，砂率增減2%～3%;砂石的針片狀含量增大，針片狀含量變化5%左右，砂率應(yīng)調(diào)整2%～3%;砂子含石量的變化應(yīng)及時(shí)調(diào)整砂率;砂子含水率變化2%左右，會(huì)使混凝土的坍落度發(fā)生顯著變化。
如單方混凝土砂子用量為800kg，含水率變化2%，則混凝土單方用水量變化15kg 左右，坍落度浮動(dòng)40～60mm。因此，生產(chǎn)混凝土?xí)r應(yīng)隨時(shí)注意砂、石含水率的變化，并按規(guī)定調(diào)整配合比中的用水量。在生產(chǎn)過(guò)程中要求質(zhì)量控制人員經(jīng)常查看料場(chǎng)原材料的使用情況，根據(jù)實(shí)際情況進(jìn)行有效控制混凝土質(zhì)量。
02
2)膠凝材料用水量發(fā)生變化
水泥標(biāo)準(zhǔn)稠度用水量變化，通過(guò)試驗(yàn)室的復(fù)試可以發(fā)現(xiàn)水泥標(biāo)準(zhǔn)稠度用水量的變化，水泥標(biāo)準(zhǔn)稠度用水量波動(dòng)0.1%，混凝土用水量將波動(dòng)3～5kg/m3。
礦物摻合料的需水量與等級(jí)、廠家等，有很大的不同。礦物摻合料需水量的變化直接影響混凝土的坍落度，如粉煤灰需水量變化1%，將要影響減水劑減水率1%，才能保證混凝土初始坍落度不發(fā)生變化。
03
3)外加劑減水率發(fā)生變化
外加劑減水率的變化對(duì)混凝土用水量的影響非常顯著，減水率高時(shí)，用水量減少，水膠比降低，混凝土強(qiáng)度提高。但是減水率過(guò)高時(shí)，會(huì)使混凝土對(duì)用水量變化十分敏感，難以控制，很容易出現(xiàn)離析、泌水現(xiàn)象。
04
4)坍落度損失的變化
由于運(yùn)輸距離、運(yùn)輸時(shí)間、氣候變化、施工速度等，常常會(huì)造成混凝土坍落度損失。運(yùn)輸時(shí)間長(zhǎng)、溫度高、氣候干燥，坍落度損失就大;反之，坍落度損失就小。在炎熱條件下，混凝土拌合物的需水量隨溫度升高而增加，其增加的需水量可用下列經(jīng)驗(yàn)公式得出：W=(t-20)×0.7(t為混凝土處于高溫季節(jié)施工時(shí)的溫度)。
在夏季氣溫高于20℃時(shí)，溫度每增加10～15℃，應(yīng)增加用水量2%～4%或外加劑摻量增加0.1%～0.2%。運(yùn)距每增加10～15km，增加用水量5～8kg或外加劑摻量增加0.1%～0.2%，也可采用二次添加外加劑或采取對(duì)骨料澆水降溫的辦法，減小坍落度損失。
05
5)現(xiàn)場(chǎng)施工需要
施工現(xiàn)場(chǎng)由于澆筑部位不同，對(duì)混凝土坍落度要求也不一樣，例如大體積混凝土施工時(shí)，在后期為了有利于收尾(頭)或因泵送距離縮短可適當(dāng)減小坍落度。
2
混凝土配合比調(diào)整的基本要求
實(shí)際生產(chǎn)過(guò)程中，可根據(jù)需要調(diào)整混凝土配合比，但調(diào)整時(shí)要求：

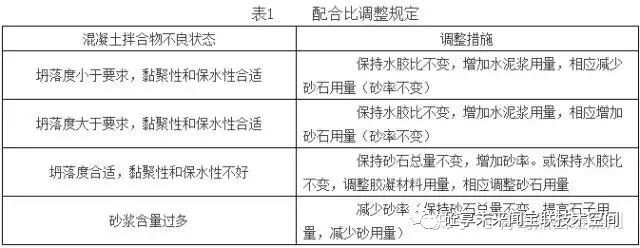

(1)調(diào)整要有足夠的理由和依據(jù)，防止隨意調(diào)整，見(jiàn)表1。
(2)調(diào)整應(yīng)不影響混凝土質(zhì)量，通常情況下，調(diào)整過(guò)程中混凝土水膠比不能發(fā)生變化。加強(qiáng)生產(chǎn)水膠比的監(jiān)控，水膠比不僅是決定混凝土強(qiáng)度的主要因素，也是影響混凝土硬化后耐久性的主要因素，水膠比一經(jīng)確定，不得隨意更改。但在實(shí)際生產(chǎn)過(guò)程中確實(shí)存在用水量與配合比設(shè)計(jì)用水量的差別，使水膠比發(fā)生改變。
(3)在混凝土生產(chǎn)過(guò)程中控制混凝土質(zhì)量的核心內(nèi)容是控制生產(chǎn)用水量，使混凝土實(shí)際水膠比在±0.02范圍以內(nèi)浮動(dòng)，將混凝土28d強(qiáng)度值在表2的范圍內(nèi)變化，保證混凝土質(zhì)量的穩(wěn)定性。水膠比每降低0.01%，混凝土強(qiáng)度增長(zhǎng)4%左右;水膠比變化0.05～0.1，砂率變化1%～2%。
(4)調(diào)整配合比必須按規(guī)定程序進(jìn)行，要有技術(shù)質(zhì)量部門(mén)或由技術(shù)質(zhì)量部門(mén)授權(quán)的專業(yè)技術(shù)人員按照規(guī)定進(jìn)行。
試驗(yàn)員調(diào)整配合比應(yīng)遵守以下規(guī)定：砂率允許調(diào)整±2%，外加劑允許調(diào)整膠凝材料用量的±0.2%，用水量允許調(diào)整5~10kg/m3，對(duì)超出上述范圍應(yīng)向試驗(yàn)室主任或技術(shù)負(fù)責(zé)人申請(qǐng)。膠凝材料的調(diào)整相對(duì)復(fù)雜(表3和表4)，原則上不允許試驗(yàn)員調(diào)整膠凝材料用量。
分享到：
手機(jī)版|
