冷縫是指在混凝土澆筑過程中因突發(fā)不可預料因素而導致的混凝土澆筑中斷、且間隔時間超過混凝土的初凝時間，但小于混凝土的終凝時間而在混凝土結(jié)構(gòu)中形成的一種薄弱面，抗?jié)B混凝土墻結(jié)構(gòu)工程的質(zhì)量優(yōu)劣，除處決于優(yōu)良的設(shè)計、材料的性能外，還取決于施工質(zhì)量的好壞，因此，對施工中的各主要環(huán)節(jié)，如模板的支設(shè)、清理，混凝土的攪拌、運輸、澆筑、振搗、養(yǎng)護等，均應(yīng)嚴格遵守施工驗收規(guī)范和操作規(guī)程的規(guī)定。

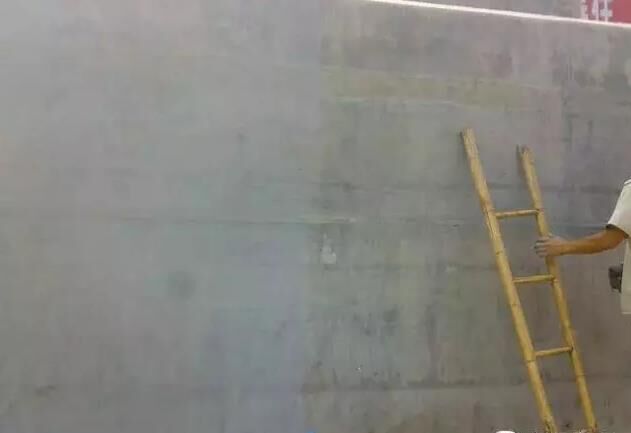

冷縫危害：
鋼筋混凝土結(jié)構(gòu)澆筑過程中出現(xiàn)冷縫，冷縫會給鋼筋混凝土結(jié)構(gòu)帶來較大隱患，影響混凝土對鋼筋的握裹力，影響鋼筋混凝土結(jié)構(gòu)的整體性，影響混凝土對鋼筋的保護作用，水可能通過冷縫銹蝕鋼筋，影響結(jié)構(gòu)的自防水和使用壽命。
冷縫首先要分析裂縫形成的原因，觀察裂縫的狀況（是否貫通），然后根據(jù)具體情況做相應(yīng)處理。主要的處理方式如下：
冷縫處理工藝：
1．處理概念：人工鑿除混凝土表面乳皮，清水沖洗干凈，采用去石子砂漿接縫，加強振搗和養(yǎng)護。
2．處理過程：
人工鑿毛
高壓水沖洗：沖毛水壓力達到25—50 mpa ,效率高，間隙期超過2周，沖毛效果差。
低壓水沖毛：在混凝土終凝后，用0.3—0.6 mpa 的水壓沖毛，可能會沖掉2-3cm厚的表層混凝土。
利用風砂槍沖毛：對齡期長的混凝土沖毛有效，但是費工、費時、費料，施工干擾大。
鋼絲刷機械刷毛：功效高，效果好，費用大。
冷縫處理方法：
1.表面修補法
表面修補法是一種簡單、常見的修補方法，它主要適用于穩(wěn)定和對結(jié)構(gòu)承載能力沒有影響的表面裂縫以及深進裂縫的處理。通常的處理措施是在裂縫的表面涂抹水泥漿、環(huán)氧膠泥或在混凝土表面涂刷油漆、瀝青等防腐材料，在防護的同時為了防止混凝土受各種作用的影響繼續(xù)開裂，通?？梢圆捎迷诹芽p的表面粘貼玻璃纖維布等措施。
2.灌漿、嵌逢封堵法
灌漿法主要適用于對結(jié)構(gòu)整體性有影響或有防滲要求的混凝土裂縫的修補，它是利用壓力設(shè)備將膠結(jié)材料壓入混凝土的裂縫中，膠結(jié)材料硬化后與混凝土形成一個整體，從而起到封堵加固的目的。常用的膠結(jié)材料有水泥漿、環(huán)氧樹脂、甲基丙烯酸酯、聚氨酯等化學材料。

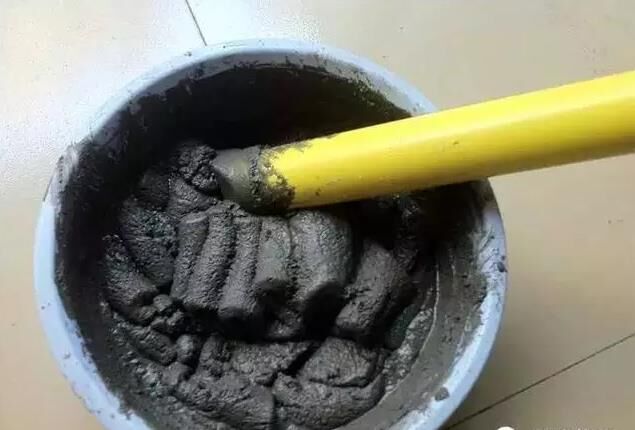

嵌縫法是裂縫封堵中最常用的一種方法，它通常是沿裂縫鑿槽，在槽中嵌填塑性或剛性止水材料，以達到封閉裂縫的目的。常用的塑性材料有聚氯乙烯膠泥、塑料油膏、丁基橡膠等等；常用的剛性止水材料為聚合物水泥砂漿。
3.結(jié)構(gòu)加固法

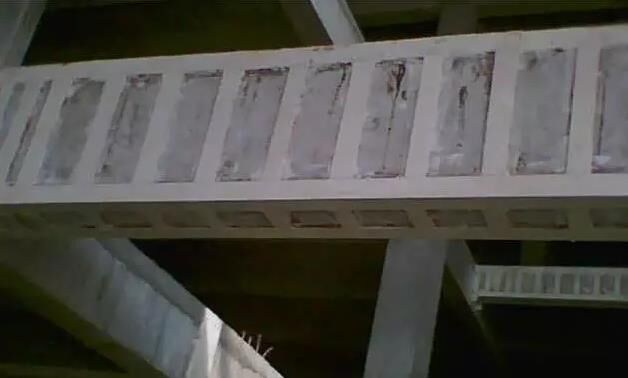

當裂縫影響到混凝土結(jié)構(gòu)的性能時，就要考慮采取加固法對混凝土結(jié)構(gòu)進行處理。結(jié)構(gòu)加固中常用的主要有以下幾種方法：加大混凝土結(jié)構(gòu)的截面面積，在構(gòu)件的角部外包型鋼、采用預應(yīng)力法加固、粘貼鋼板加固、增設(shè)支點加固以及噴射混凝土補強加固。

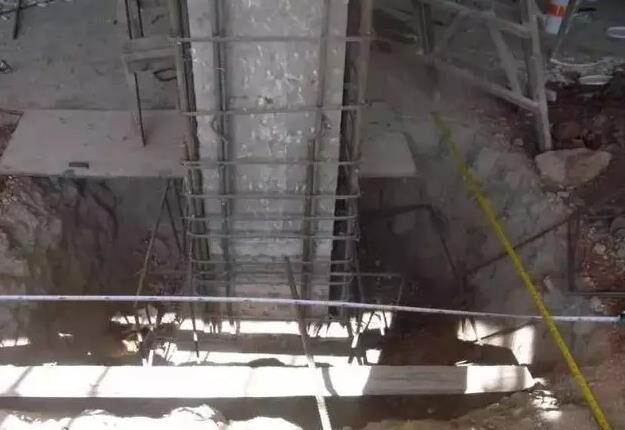

牛腿增大混凝土截面加固

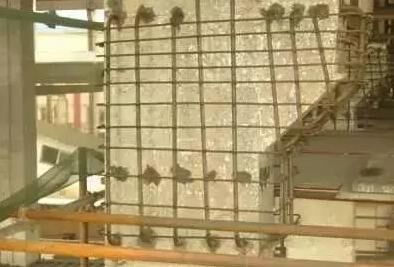

擴截面加固
4.混凝土置換法
混凝土置換法是處理嚴重損壞混凝土的一種有效方法，此方法是先將損壞的混凝土剔除，然后再置換入新的混凝土或其他材料。常用的置換材料有：普通混凝土或水泥砂漿、聚合物或改性聚合物混凝土或砂漿。
5.電化學防護法
電化學防腐是利用施加電場在介質(zhì)中的電化學作用，改變混凝土或鋼筋混凝土所處的環(huán)境狀態(tài)，鈍化鋼筋，以達到防腐的目的。陰極防護法、氯鹽提取法、堿性復原法是化學防護法中常用而有效的三種方法。這種方法的優(yōu)點是防護方法受環(huán)境因素的影響較小，適用鋼筋、混凝土的長期防腐，既可用于已裂結(jié)構(gòu)也可用于新建結(jié)構(gòu)。
6.仿生自愈合法

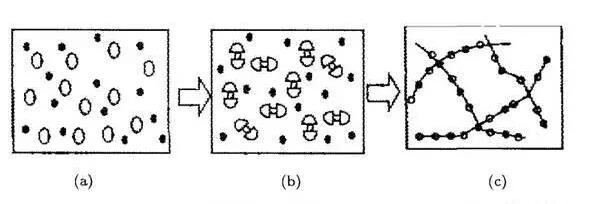

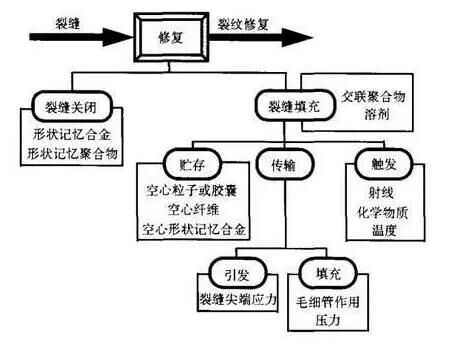

仿生自愈合法是一種新的裂縫處理方法，它模仿生物組織對受創(chuàng)傷部位自動分泌某種物質(zhì)，而使創(chuàng)傷部位得到愈合的機能，在混凝土的傳統(tǒng)組分中加入某些特殊組分(如含粘結(jié)劑的液芯纖維或膠囊)，在混凝土內(nèi)部形成智能型仿生自愈合神經(jīng)網(wǎng)絡(luò)系統(tǒng)，當混凝土出現(xiàn)裂縫時分泌出部分液芯纖維可使裂縫重新愈合。
冷縫防水加強（示例）：

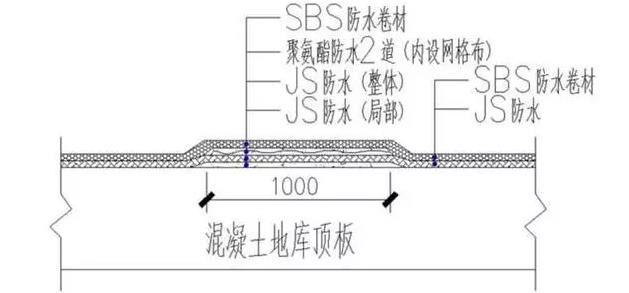

頂板混凝土養(yǎng)護后，冷縫處混凝土加強處理，設(shè)置防水附加層，為了保障地庫頂板防水效果，現(xiàn)場在冷縫處1m范圍進行防水附加層，具體做法如下：
【推薦】
分享到：
手機版|
