混凝土強(qiáng)度是否有規(guī)律的發(fā)生、發(fā)展，混凝土表面缺陷能否得以控制，混凝土耐久性是否能夠滿足使用年限，這些都與施工現(xiàn)場(chǎng)的施工工藝、施工細(xì)節(jié)以及對(duì)混凝土的養(yǎng)護(hù)密切相關(guān)。在此淺談施工現(xiàn)場(chǎng)的不規(guī)范施工給混凝土質(zhì)量帶來(lái)的影響和危害。

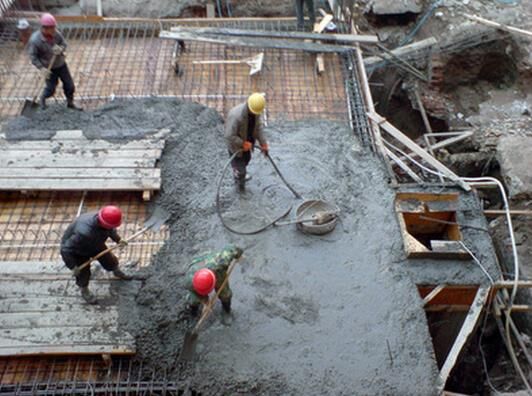

1、混凝土振搗順序和方法不當(dāng)
混凝土振搗未按規(guī)定順序進(jìn)行，振搗方法不當(dāng)或局部漏振，會(huì)導(dǎo)致局部砂、石集中，使混凝土疏松不密實(shí)，出現(xiàn)蜂窩狀孔洞或形成局部孔洞，尤其在鋼筋密集部位，容易出現(xiàn)蜂窩、露筋等不良癥疾。
2、不對(duì)混凝土構(gòu)件進(jìn)行養(yǎng)護(hù)
水是水泥水化反應(yīng)的必要條件，因此周?chē)h(huán)境濕度對(duì)混凝土強(qiáng)度能否正常發(fā)展有顯著影響。濕度不夠，混凝土?xí)稍锒绊懰嗨饔玫恼＿M(jìn)行，甚至停止水化。受干燥作用的時(shí)間越早，造成干縮開(kāi)裂越嚴(yán)重，結(jié)構(gòu)越疏松，強(qiáng)度受到的損失越大，混凝土表面碳化也就越大，耐久性能降低。
3、混凝土澆筑時(shí)落程或澆筑層厚度過(guò)大
澆筑混凝土?xí)r，由頂部澆筑的鋼筋混凝土柱、墻等工程，若過(guò)高，混凝土中的粗骨料從混凝土中分離出去，滾落在混凝土堆的外側(cè)或者底部，或者在傾落過(guò)程中，粗骨料先落，而砂漿落于后面，造成混凝土的離析，使粗骨料擠在樓板邊角，易形成“蜂窩”、“麻面”、“爛根”或造成砂、石分布不均勻。再者自由傾落高度過(guò)高，混凝土具有極大的沖擊力，它將砸彎鋼筋，使豎向構(gòu)件箍筋錯(cuò)位，這些都將影響構(gòu)件的受力性能。
4、混凝土強(qiáng)度低于拆模強(qiáng)度而過(guò)早拆模
混凝土強(qiáng)度低于拆模強(qiáng)度而過(guò)早拆模，易在受拉區(qū)出現(xiàn)裂縫，甚至受壓區(qū)也破壞，造成安全事故；混凝土過(guò)早拆模將會(huì)加大混凝土的徐變量，導(dǎo)致結(jié)構(gòu)變形；過(guò)早拆模，由于混凝土強(qiáng)度低，拆模過(guò)程中，易出現(xiàn)坍棱掉角或局部坍塌現(xiàn)象，削弱構(gòu)件斷面，影響承載能力和外觀質(zhì)量；因?yàn)榛炷翉?qiáng)度低，混凝土與鋼筋共同工作能力差，在構(gòu)件自重、施工荷載和其他振動(dòng)作用下，易引起鋼筋在混凝土內(nèi)滑動(dòng)，從而降低鋼筋的握裹力；過(guò)早拆模，導(dǎo)致混凝土表面過(guò)早失水，加速混凝土表面碳化使混凝土耐久性能下降。
5、施工單位擅自處理混凝土質(zhì)量缺陷
在施工過(guò)程中，常因思想和技術(shù)上的缺陷，使得施工單位對(duì)混凝土構(gòu)件產(chǎn)生各種缺陷，如蜂窩、麻面、裂縫、露筋、孔洞等任意修補(bǔ)，卻未經(jīng)加固補(bǔ)強(qiáng)，將造成混凝土工程的終身缺陷而影響建筑的使用壽命，且對(duì)混凝土實(shí)體檢測(cè)時(shí)，影響對(duì)混凝土性能的真實(shí)判斷。
6、施工現(xiàn)場(chǎng)任意加水
施工現(xiàn)場(chǎng)管理不嚴(yán)，工人為方便于施工，經(jīng)常出現(xiàn)向已拌好的混凝土中加生水的現(xiàn)象，既沒(méi)有經(jīng)過(guò)雙方技術(shù)管理人員的商定認(rèn)可與鑒證，更未在加水后進(jìn)行二次攪拌。在一些現(xiàn)場(chǎng)甚至用水管、水槍直接在泵車(chē)進(jìn)料斗中加水，嚴(yán)重影響了混凝土拌合物的質(zhì)量，造成混凝土水灰比增大，游離水和層間水增多，增加了混凝土硬化漿體的空隙率，削弱了混凝土中水泥和骨料的界面粘結(jié)力，降低了混凝土的強(qiáng)度和耐久性。
7、澆筑管理不當(dāng)，布料不勻
由于澆筑順序、布料不當(dāng)，會(huì)造成混凝土構(gòu)件中砂、石料不均勻，影響構(gòu)件混凝土強(qiáng)度和諸如蜂窩、麻面、孔洞等缺陷的產(chǎn)生，給工程質(zhì)量造成隱患，也可能構(gòu)成重大的質(zhì)量事故。
8、施工現(xiàn)場(chǎng)要求坍落度過(guò)大
混凝土結(jié)構(gòu)部位由于鋼筋密集，施工單位為了方便施工，要求混凝土坍落度過(guò)大，引起骨料沉淀，部分結(jié)構(gòu)漿體密集，造成混凝土結(jié)構(gòu)強(qiáng)度不均勻，密實(shí)度較差，影響混凝土的承載能力。
9、灑生水收面
施工現(xiàn)場(chǎng)工人為了方便收面，灑生水現(xiàn)象也司空見(jiàn)慣，施工現(xiàn)場(chǎng)技術(shù)人員也不予制止，嚴(yán)重影響了混凝土的質(zhì)量。向混凝土灑生水收面，增大了混凝土表面的水灰比，增加了硬化漿體的空隙，使混凝土表面疏松，降低了混凝土表面的強(qiáng)度和抗碳化的能力，造成了混凝土表面起灰、返砂和開(kāi)裂。
總之，商品混凝土屬半成品，混凝土的質(zhì)量缺陷和強(qiáng)度是否有規(guī)律的增長(zhǎng)，需要施工單位對(duì)混凝土澆筑、振搗、養(yǎng)護(hù)、遮蓋保護(hù)等工藝進(jìn)行精心組織和實(shí)施，嚴(yán)格按相應(yīng)的標(biāo)準(zhǔn)規(guī)范進(jìn)行施工，才能保證混凝土強(qiáng)度，確保工程質(zhì)量。
由于施工單位對(duì)施工人員的培訓(xùn)不夠，導(dǎo)致許多施工人員對(duì)混凝土的澆筑、振搗、養(yǎng)護(hù)和拆模等工序違反國(guó)家標(biāo)準(zhǔn)、施工規(guī)范和規(guī)程規(guī)定，隨意施工，因而常常出現(xiàn)不合格工程。下面就分別敘述幾種常見(jiàn)的違規(guī)行為及其危害。
1、隨意加水
在GB/T14902－2012《預(yù)拌混凝土》標(biāo)準(zhǔn)中的7.5.2條明確規(guī)定：“攪拌運(yùn)輸車(chē)在裝料前應(yīng)將攪拌罐內(nèi)的積水排盡，裝料后嚴(yán)禁向攪拌罐內(nèi)的混凝土加水”。有些施工人員無(wú)視這一規(guī)定，為了方便泵送，減輕攤平的阻力，就私自用水管向泵斗或罐筒內(nèi)加水；更有甚者，不看來(lái)料的干稀，先放上水管邊加水邊澆筑。
向混凝土拌合物內(nèi)加水，會(huì)加大混凝土的水膠比，水膠比越大，混凝土的最終強(qiáng)度越低，若加水過(guò)多，就會(huì)導(dǎo)致混凝土的強(qiáng)度達(dá)不到設(shè)計(jì)要求，不能通過(guò)驗(yàn)收，最后通過(guò)加固補(bǔ)強(qiáng)來(lái)補(bǔ)救，嚴(yán)重者甚至是推倒重來(lái)。這就給施工企業(yè)造成很大損失。因此，國(guó)家標(biāo)準(zhǔn)明確規(guī)定，嚴(yán)禁向混凝土拌合物內(nèi)加水，當(dāng)混凝土拌合物的坍落度偏小時(shí)，可以請(qǐng)罐車(chē)駕駛員按照其公司的技術(shù)交底加入適量的外加劑調(diào)整坍落度，以便于泵送施工。
2、超高澆筑，延時(shí)振搗
在GB50164－2011《混凝土質(zhì)量控制標(biāo)準(zhǔn)》中的6.6.9條中明確規(guī)定“澆筑豎向尺寸較大的結(jié)構(gòu)物時(shí)，應(yīng)分層澆筑，每層澆筑厚度宜控制在300～350mm；并可多安排振搗棒，應(yīng)邊澆筑混凝土邊振搗，宜連續(xù)成型”。有的工地按1.5米為一層，甚至對(duì)墻和梁板同時(shí)澆筑時(shí)，一次把墻體澆筑到板頂。還有個(gè)別的施工人員對(duì)泵送混凝土澆筑沒(méi)有經(jīng)驗(yàn)，在前邊澆筑的人員不顧及后邊振搗人員是否能趕得上，結(jié)果是振搗棒偏少，振搗速度較慢，導(dǎo)致澆筑與振搗的距離拉大，加之澆筑溫度較高，使得澆筑入模的混凝土坍損較快，當(dāng)澆筑20min后再振搗時(shí)，混凝土已經(jīng)不容易振實(shí)，振搗棒拔出來(lái)后會(huì)留有孔洞。這時(shí)候才知道把前邊澆筑工作停下來(lái)。拆模后，該段墻體有多處出現(xiàn)空洞、露筋或蜂窩麻面。
超高澆筑容易造成脹模，如果不能隨澆筑隨振搗，就很容易出現(xiàn)振搗不實(shí)形成空洞、露筋和蜂窩麻面。澆筑3米以內(nèi)的墻體時(shí)，可以分兩層，若泵送混凝土的和易性較好，容易振搗密實(shí)，可以把分層高度提高到1000～150mm。當(dāng)振搗速度跟不上澆筑速度時(shí)，應(yīng)馬上叫停澆筑，待振搗人員跟上來(lái)時(shí)再開(kāi)始澆筑。
3、混凝土在工地等待時(shí)間過(guò)長(zhǎng)
在GB50164－2011《混凝土質(zhì)量控制標(biāo)準(zhǔn)》中6.6.14條規(guī)定：混凝土拌合物從攪拌機(jī)卸出后到澆筑完畢的延續(xù)時(shí)間不宜超過(guò)表6.6.14的規(guī)定。即當(dāng)氣溫≤25℃時(shí)，延續(xù)時(shí)間不宜超過(guò)150分鐘；當(dāng)氣溫＞25℃時(shí)，延續(xù)時(shí)間不宜超過(guò)120min。而在工地澆筑構(gòu)造柱或二次結(jié)構(gòu)時(shí)，往往都超過(guò)180min，更有甚者會(huì)超過(guò)300min。特別是在夏季時(shí)，超過(guò)3h的混凝土就已經(jīng)不容易澆筑，若用外加劑調(diào)稀再行澆筑，這算是較好的；有些工地就直接加水調(diào)稀后繼續(xù)澆筑，這樣勢(shì)必造成混凝土強(qiáng)度的不足。解決的方法是，工地材料員在計(jì)劃澆筑零星工程時(shí)，應(yīng)根據(jù)澆筑速度和標(biāo)準(zhǔn)規(guī)定的延續(xù)時(shí)間來(lái)確定每一車(chē)的運(yùn)輸方量，而不能一車(chē)運(yùn)輸過(guò)多，造成超時(shí)澆筑。
4、養(yǎng)護(hù)太差
GB50204－2002《混凝土結(jié)構(gòu)工程施工質(zhì)量驗(yàn)收規(guī)范》中7.4.7條規(guī)定：“應(yīng)在混凝土澆筑完畢后的12小時(shí)以內(nèi)對(duì)混凝土加以覆蓋并保濕養(yǎng)護(hù)；采用澆水方法時(shí)，澆水次數(shù)應(yīng)能保持混凝土表面處于濕潤(rùn)狀態(tài)，不得少于7d；采用塑料布覆蓋養(yǎng)護(hù)的混凝土，其敞露的全部表面應(yīng)覆蓋嚴(yán)密，并應(yīng)保持塑料布內(nèi)有凝結(jié)水；混凝土強(qiáng)度達(dá)到1.2N/mm2前不得在其上安裝模板或吊放較重的鋼筋或架管等重物”。有些施工單位不設(shè)專(zhuān)人養(yǎng)護(hù)混凝土，甚至個(gè)別單位對(duì)混凝土構(gòu)造柱和剪力墻就根本不養(yǎng)護(hù)。筆者曾經(jīng)參與了一個(gè)C25構(gòu)造柱的回彈，回彈齡期為29d，澆筑日期在4月份?；貜棌?qiáng)度不足20MPa，碳化深度達(dá)到7mm。還有少數(shù)單位對(duì)混凝土現(xiàn)澆板不能及時(shí)覆蓋塑料布養(yǎng)護(hù)，造成混凝土在早期產(chǎn)生不規(guī)則裂縫。多數(shù)施工單位對(duì)高層建筑的20層以上部分養(yǎng)護(hù)都較差，這在回彈強(qiáng)度時(shí)所測(cè)的碳化深度就能看出混凝土的養(yǎng)護(hù)程度。
混凝土中的膠凝材料是水硬性的，混凝土在成型后必須在潮濕環(huán)境中才能水化；否則，混凝土中的水分流失的越快，其中膠凝材料的水化就越差，混凝土的強(qiáng)度就會(huì)損失越大。因此，必須嚴(yán)格按照規(guī)范和規(guī)程要求對(duì)新澆筑的混凝土進(jìn)行養(yǎng)護(hù)。對(duì)混凝土現(xiàn)澆板的強(qiáng)度未達(dá)到1.2MPa前，不得吊裝成捆的鋼筋、架管或較重的大型鋼模板。否則，容易因吊裝的沖擊荷載造成現(xiàn)澆板的裂縫。
5、拆模過(guò)早
有些工地為了趕工期，頭一天晚上澆筑的混凝土，第二天早晨就拆除墻柱模板。當(dāng)氣溫正常時(shí)還可以，但是遇到降溫天氣時(shí)，第二天早晨拆模就太早，因?yàn)榛炷吝€沒(méi)有終凝。拆模過(guò)早會(huì)出現(xiàn)模板粘皮或者是沿箍筋（水平筋）下產(chǎn)生水平裂縫。這是因?yàn)榛炷磷灾叵鲁炼鴮?dǎo)致的。因此，在拆除模板前，一定要先檢查混凝土是否終凝，用手指甲劃混凝土頂面無(wú)松動(dòng)灰漿為適宜，否則就不能拆除模板。
6、膠凝材料太少
JGJ55－2011《普通混凝土配合比設(shè)計(jì)規(guī)程》中7.4.2條規(guī)定：“泵送混凝土膠凝材料用量不宜小于300kg/m3”。而有的攪拌站為了降低生產(chǎn)成本，對(duì)低等級(jí)混凝土配合比中膠凝材料設(shè)計(jì)為280㎏/m3，更有甚者，把C15細(xì)石混凝土配合比的膠凝材料也設(shè)計(jì)為280㎏/m3，結(jié)果一車(chē)C15細(xì)石混凝土導(dǎo)致多次堵泵，最后不得不倒掉，重新把膠凝材料調(diào)整到340kg/m3后才能正常泵送施工。
【推薦】
【新聞 】前三季度工業(yè)增長(zhǎng)6% 運(yùn)行延續(xù)
【資訊】交通運(yùn)輸PPP項(xiàng)目投資額達(dá)到4.5
【分析】混凝土碳化的分析與探討!
手機(jī)版|
