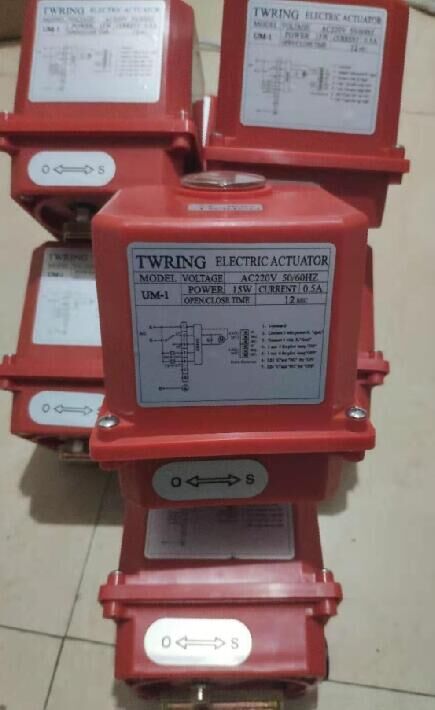

UM-1電動執行器
主要特性：
1.外殼—由于使用了優質鋁合金，重量輕。并且內外表面經陽極氧化處理，外表面經聚酯粉末涂層，耐腐蝕性強。
2.電機—采用全銅電機，低耗電,輸出扭距大，并且內置熱保護，進行溫度控制，可防止損壞電機。
3.受動結構—不通電時，無需扳動離合器
手柄可進行手動操作。
4.位置指示器—指示器安裝在中心軸上，可以觀察閥門位置。并有指示燈可供選擇(有源或無源信號輸出反饋閥門開關位置)。
5. 干燥器—干燥器可供選擇,用來控制溫度，防止執行器內部水分凝結，保持內部電器元件的干燥。
6.限位開關—由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置。
7.安裝—底部安裝尺寸符合ISO5211國際標準，適應性強?？梢源怪卑惭b，也可以水平安裝。
8.接線端子—線路布置緊湊合理，接線端子直徑為2.5mm，壓力大，聯接牢固。
9.齒輪—傳輸扭距大，平穩且耐磨，體積小,使用壽命長。
10.PCB板—結構緊湊合理，將PCB板內置于機殼內。
11.電源—多電源選擇,AC220V,DC24V,AC110V,AC380V
12.殼體接縫均有防水密封件,電動執行器開啟速度平穩,能有效避免水錘現象,以增加管件壽命.
規格參數:
|
特征 |
Mod. UM-1 |
Mod. UM-1 |
Mod. R-7 |
Mod. R-7 |
||||
|
電壓 |
220VAC / 110VAC |
24VDC |
220VAC / 110VAC |
24VDC |
||||
|
開關時間(S/90°)+/-10% |
12S |
1 S |
2.5S |
15S |
5S |
24S |
24S |
|
|
輸出扭力值(Nm)+/-10% |
50 |
13 |
18 |
50 |
18 |
70 |
70 |
|
|
防護等級 |
IP67 |
IP67 |
IP67 |
IP67 |
||||
|
旋轉角度(°) |
90°180° 270° |
90°180°270° |
90°180° 270° |
90°180° 270° |
||||
|
工作溫度(℃) |
-20℃~70℃ |
-20℃~70℃ |
-20℃~70℃ |
-20℃~70℃ |
||||
|
限位開關 |
4 SPDT micro |
4 SPDT micro |
4 SPDT micro |
4 SPDT micro |
||||
|
電纜接頭 |
M20*1.5 |
M20*1.5 |
M20*1.5 |
M20*1.5 |
||||
|
功率 |
15W |
15W |
10W |
10W |
||||
|
凈重KG |
2 |
2 |
3 |
3 |
||||
