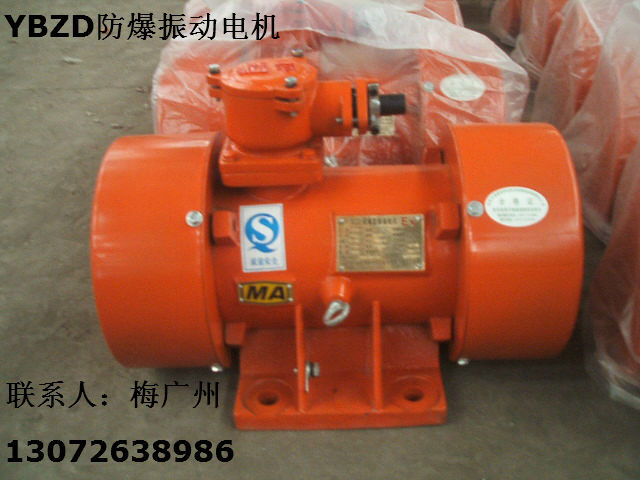

YBZD系列防爆振動電機產品概述
YBZD系列戶外隔爆型振動三相異步電動機是利用異步電動機帶動不平衡體作為振動源。該系列振動電機具有設計合理、結構緊湊、激振效率高 、節能、壽命長、運行可靠，安裝調試方便等優點，可作為振動料斗、震動篩、圓振篩、震動給料機、震動輸送機的振動源，其防爆性能符合GB3836.2-2000《爆炸性氣體環境用電氣設備——隔爆型“d”》。防爆標志為ExdⅡBT4，使用于Ⅱ類A、B級T1～T4組可燃性氣體或蒸汽與空氣形成的爆炸性混合物的場所。
|
YBZD系列防爆振動電機參數 |
|||||||||||||
|
型號 |
激振力KN | 轉速（r/min) | 功率(KW) |
螺栓尺寸(KW) |
安裝尺寸 | ||||||||
|
A |
B |
H |
AB | BB | G | HD | L | ?K | |||||
|
YBZD2.5-4 |
2.5 |
1500 |
0.2 |
M12 |
250 |
150 |
128 |
300 | 266 | 20 | 350 | 440 | ?14 |
|
YBZD5-4 |
5 |
1500 |
0.4 |
M12 |
250 |
150 |
128 |
300 | 266 | 20 | 350 | 440 | ?14 |
|
YBZD10-4 |
10 |
1500 |
0.55 |
M24 |
280 |
180 |
160 |
340 | 350 | 30 | 410 | 620 | ?18 |
|
YBZD16-4 |
16 |
1500 |
0.75 |
M24 |
280 |
180 |
160 |
340 | 350 | 30 | 410 | 620 | ?26 |
|
YBZD20-4 |
20 |
1500 |
1.1 |
M24 |
280 |
180 |
160 |
340 | 350 | 30 | 410 | 620 | ?26 |
|
YBZD30-4 |
30 |
1500 |
1.5 |
M30 |
310 |
210 |
195 |
380 | 340 | 30 | 475 | 600 | ?33 |
|
YBZD50-4 |
50 |
1500 |
2.2 |
M36 |
310 |
200 |
225 |
460 | 350 | 30 | 539 | 660 | ?38 |
| YBZD75-4 | 75 | 1500 | 3.7 | M36 | 280 | 260 | 225 | 460 | 420 | 30 | 544 | 800 | ?38 |
| YBZD100-4 | 100 | 1500 | 6.3 | M44 | 370 | 300 | 260 | 620 | 480 | 35 | 579 | 850 | ?46 |
| YBZD2.5-6 | 2.5 | 1000 | 0.2 | M12 | 460 | 150 | 128 | 300 | 266 | 20 | 350 | 446 | ?14 |
| YBZD5-6 | 5 | 1000 | 0.4 | M12 | 250 | 150 | 128 | 300 | 266 | 20 | 350 | 446 | ?14 |
| YBZD10-6 | 10 | 1000 | 0.75 | M16 | 250 | 150 | 140 | 320 | 280 | 20 | 380 | 500 | ?18 |
| YBZD16-6 | 16 | 1000 | 1.1 | M24 | 360 | 170 | 160 | 380 | 330 | 30 | 410 | 580 | ?26 |
| YBZD20-6 | 20 | 1000 | 1.5 | M24 | 310 | 170 | 160 | 370 | 330 | 30 | 410 | 580 | ?26 |
| YBZD30-6 | 30 | 1000 | 2.2 | M30 | 310 | 210 | 195 | 380 | 340 | 30 | 475 | 616 | ?33 |
| YBZD50-6 | 50 | 1000 | 3.7 | M36 | 370 | 260 | 225 | 460 | 350 | 30 | 539 | 678 | ?39 |
| YBZD75-6 | 75 | 1000 | 5.5 | M36 | 370 | 260 | 225 | 460 | 350 | 30 | 539 | 820 | ?39 |
| YBZD100-6 | 100 | 1000 | 7.5 | M44 | 460 | 300 | 260 | 620 | 480 | 35 | 525 | 872 | ?47 |
