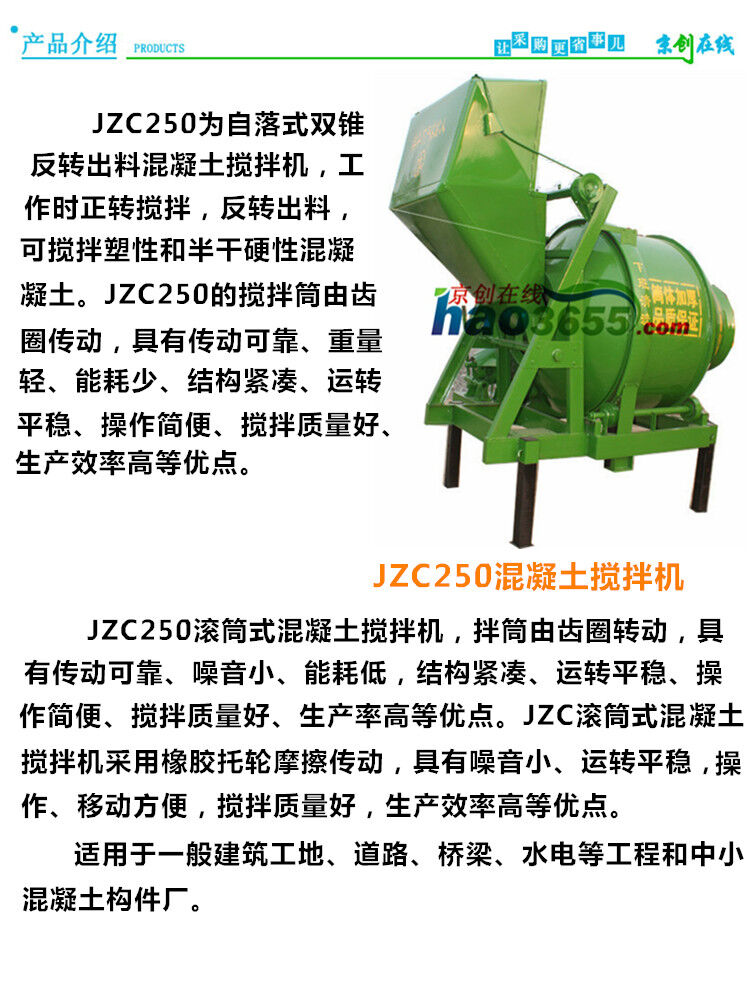

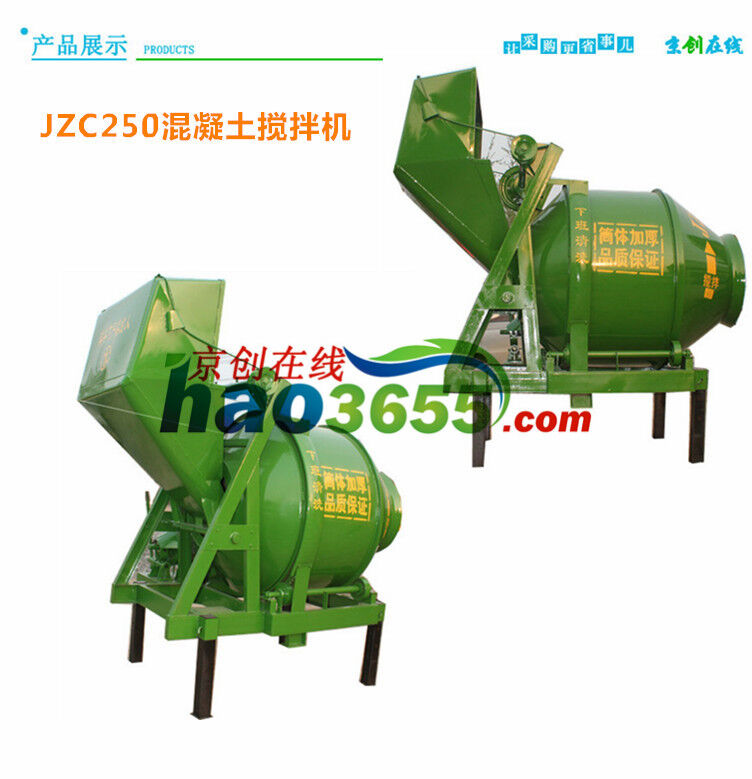

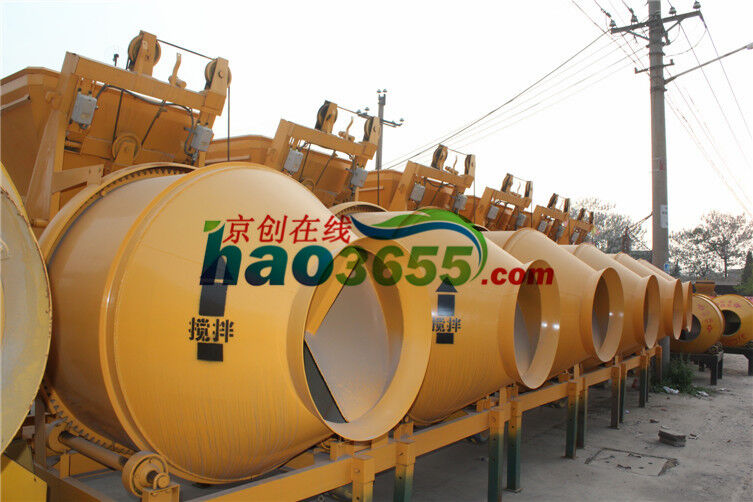

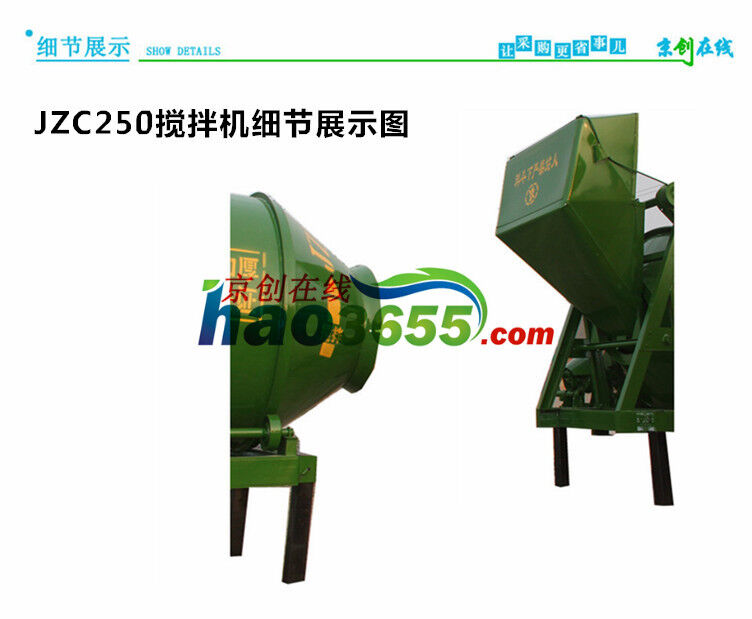

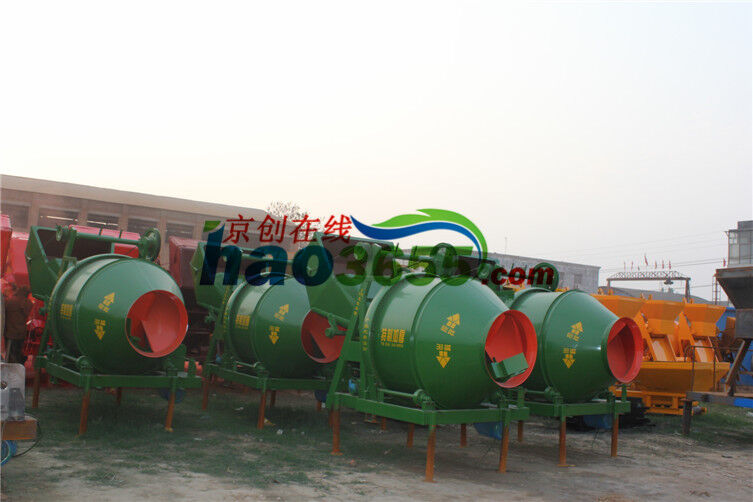

一、攪拌機構      攪拌機構由攪拌筒、托輪和傳動系統組成。攪拌筒是攪拌機的工作部件、攪拌筒為雙錐形、筒體內焊有兩對高低片，交叉布置，分別與拌筒軸線成一定夾角，攪拌筒旋轉時，葉片在使物料提升下落的同時，還使物料軸向回竄動，所以攪拌運動比較強烈，攪拌35-45秒即可達到勻質混凝土。在攪拌筒的出料錐體內部，焊有一對出料葉片，改變攪拌筒旋轉方向，混凝土即由底葉片推向出料葉片并排出筒外。 攪拌筒由四個托轉支承，攪拌筒由電機經減速箱驅動齒圈而旋轉，故在有霧、陰雨天氣，仍然可靠工作。傳動系統，減速箱為二級賀柱齒輪減速，傳動比為6.04248，三角皮帶輪速比為2.3912，拌筒齒圈速比為7.1111，總傳動比為102.7467。抖筒的正反轉由電機換向?qū)崿F(xiàn)。

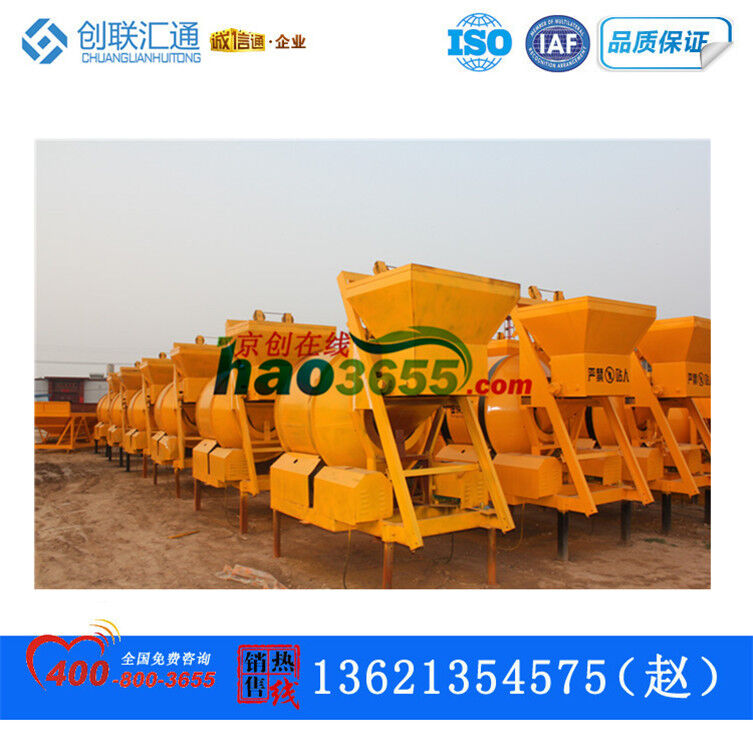

二、進料機構      進料機構由上料斗、爬梯、接長軌道和落地軌道組成。      進料斗的升降及爬翻動作，由齒輪減箱的輸出軸通過軸端的進料離合器和鋼絲繩卷筒帶動，離合器由手動操縱桿控制，料斗的上極限位置，由限位裝置自動脫開離合器。

 一、機器的安放      就位場地應平整，基礎應堅實。機器就位后，放下四個支腿，支腿下可墊上木塊，將插銷插入合適的孔眼內，并裝上保險鎖簧。將機體調到水平位置，或出料口略低一點，爬梯底部落地軌道必須墊實，輪胎也需墊好，以增強機器的穩定性。

 二、試運轉前的檢查和準備工作

①檢查電源電壓、額定電壓為380V，電壓波動范圍為340-410V，否則會影響機器的正常運轉或元件的損壞。

②檢查電機和電氣元件的接線是否牢固，接地線是否可靠，為確保安全，用 戶自行在配電板上安裝漏電保安裝置，然后接通電源。

③拉出油尺寸檢查減速箱潤滑沒是否良好，并在規定的油位，必要時進行補 充和更換。      ④接通水路，必須備一只水桶，安置于水泵附近，將吸閥，水管和水泵連為 一體，并將吸水閥置于水桶中。

 ⑤檢查各部分聯接螺栓是否緊固，特別是傳動部件的連接螺栓，如有檢錄動 應于擰緊。
