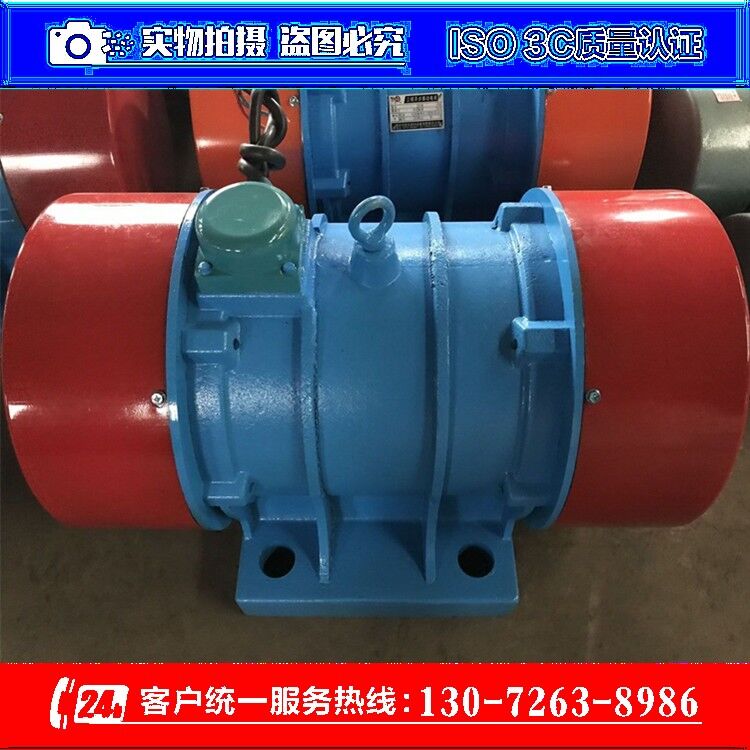

VB型三相異步振動電機
VB系列振動電機是各類振動機械通用型激震源，如振動給料機、振動輸送機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞裝置等。本產品被廣泛應用于電力、建材、煤炭、礦山、冶金、化工、輕工、鑄造等行業。
1、電機激振力與出力配合適當，整機體積小、重量輕；
2、因?yàn)槔昧似椒€(wěn)的回轉產生振動，整機噪聲小，省電節能；
3、整機采用全封閉結構，可以在任何無防爆要求的粉塵條件下穩定正常工作；
4、整機使用壽命長，軸承壽命2極可達5000小時以上，4、6、8極可達到12000小時以上；
5、只需要簡單調節偏心塊夾角，就可以達到無級調整激振力的大小；
6、可以采用多機組合成各種振動形式，以完成各種工礦企業要求。
VB型三相異步振動電機
| 環境溫度：不超過40℃ | 頻率：50赫茲 | 工作方式：連續（S1） |
| 海拔：不超過1000米 | 接法：Y/△ | 安裝方式：任意方向 |
| 電壓：380伏 | 絕緣等級：B級（或F級） | 防護等級：IP55 |
VB型振動電機功率參數表（3相2極）
|
型號
|
最大
激振力
（KN）
|
轉速
(Rpm) |
額定
功率 （Kw） |
額定
電流 （A） |
安裝外形尺寸(毫米)
|
安裝
螺栓 尺寸 |
重量
（KG）
|
外形圖
|
||||||||||
|
A
|
B
|
K
|
J
|
AB
|
BB
|
L
|
G
|
H
|
HD
|
d
|
||||||||
|
VB-112-W
|
1.1
|
2805
|
0.09
|
0.29
|
106
|
64
|
32
|
30
|
130
|
104
|
193
|
12
|
75
|
156
|
9
|
M8
|
6.5
|
圖1
|
|
VB-322-W
|
3
|
2600
|
0.2
|
0.55
|
160
|
90
|
-
|
50
|
190
|
130
|
322
|
14
|
70
|
180
|
14
|
M12
|
18
|
圖1
|
|
VB-552-W
|
5
|
2875
|
0.5
|
1.39
|
170
|
120
|
-
|
55
|
220
|
165
|
315
|
16
|
85
|
206
|
18
|
M16
|
28
|
圖1
|
|
VB-1082-W
|
10
|
2810
|
0.75
|
1.7
|
200
|
140
|
60
|
60
|
250
|
200
|
350
|
18
|
105
|
240
|
22
|
M20
|
39
|
圖1
|
|
VB-10102-W
|
10
|
2880
|
1.0
|
2.35
|
200
|
140
|
75
|
60
|
250
|
190
|
345
|
18
|
105
|
240
|
22
|
M20
|
52
|
圖1
|
|
VB-20182-W
|
20
|
2850
|
1.8
|
4.13
|
260
|
200
|
-
|
70
|
320
|
290
|
528
|
22
|
140
|
300
|
26
|
M24
|
102
|
圖1
|
|
VB-40302-W
|
40
|
2870
|
3.0
|
6.2
|
350
|
220
|
-
|
100
|
430
|
320
|
590
|
33
|
185
|
355
|
39
|
M36
|
150
|
圖1
|
VB型振動電機功率參數表（3相4極）
|
型號
|
最大
激振力
（KN）
|
轉速
(Rpm) |
額定
功率 （Kw） |
額定
電流 （A） |
安裝外形尺寸(毫米)
|
安裝
螺栓 尺寸 |
重量
（KG）
|
外形圖
|
||||||||||
|
A
|
B
|
K
|
J
|
AB
|
BB
|
L
|
G
|
H
|
HD
|
d
|
||||||||
|
VB-314-W
|
2.5
|
1400
|
0.12
|
0.57
|
160
|
100
|
40
|
190
|
145
|
295
|
12
|
92
|
210
|
14
|
M12
|
23
|
圖1
|
|
|
VB-534-W
|
5
|
1400
|
0.25
|
1.02
|
180
|
110
|
40
|
50
|
220
|
140
|
295
|
15
|
112
|
243
|
14
|
M12
|
33
|
圖1
|
|
VB-634-W
|
6
|
1450
|
0.3
|
0.93
|
200
|
110
|
50
|
55
|
240
|
155
|
330
|
16
|
112
|
247
|
18
|
M16
|
36
|
圖1
|
|
VB-1054-W
|
10
|
1420
|
0.5
|
1.51
|
220
|
110
|
50
|
60
|
270
|
155
|
337
|
18
|
123
|
262
|
22
|
M20
|
46
|
圖1
|
|
VB-1264-W
|
12
|
1440
|
0.6
|
1.82
|
220
|
145
|
50
|
60
|
270
|
190
|
421
|
18
|
123
|
278
|
22
|
M20
|
59
|
圖1
|
|
VB-1584-W
|
15
|
1430
|
0.75
|
1.94
|
220
|
145
|
50
|
60
|
270
|
190
|
445
|
18
|
123
|
278
|
22
|
M20
|
60
|
圖1
|
|
VB-16144-W
|
16
|
1440
|
1.4
|
3.41
|
290
|
280
|
60
|
78
|
340
|
340
|
500
|
52
|
145
|
295
|
27
|
M24
|
90
|
圖1
|
|
VB-20114-W
|
20
|
1430
|
1.1
|
2.75
|
220
|
160
|
75
|
60
|
270
|
220
|
485
|
22
|
140
|
295
|
26
|
M24
|
80
|
圖1
|
|
VB-21164-W
|
21
|
1440
|
1.6
|
3.82
|
290
|
280
|
60
|
78
|
340
|
340
|
500
|
52
|
145
|
295
|
27
|
M24
|
100
|
圖1
|
|
VB-32154-W
|
31.5
|
1450
|
1.5
|
3.76
|
260
|
180
|
70
|
70
|
320
|
240
|
512
|
24
|
160
|
332
|
26
|
M24
|
113
|
圖1
|
|
VB-50234-W
|
50
|
1450
|
2.25
|
5.55
|
350
|
220
|
100
|
430
|
330
|
562
|
30
|
192
|
392
|
38
|
M36
|
174
|
圖1
|
|
|
VB-75374-W
|
75
|
1455
|
3.7
|
8.34
|
380
|
125
|
105
|
460
|
330
|
615
|
35
|
210
|
412
|
38
|
M36
|
250
|
圖2
|
|
|
VB-80554-W
|
80
|
1445
|
5.5
|
11.39
|
305
|
125
|
81.5
|
360
|
356
|
680
|
30
|
192
|
392
|
26
|
M24
|
252
|
圖2
|
|
|
VB-84554-W
|
84
|
1455
|
5.5
|
11.5
|
380
|
125
|
140
|
460
|
390
|
720
|
35
|
210
|
415
|
38
|
M36
|
320
|
圖2
|
|
|
VB-100634-W
|
100
|
1460
|
6.3
|
12.62
|
440
|
140
|
125
|
530
|
450
|
795
|
36
|
240
|
470
|
45
|
M42
|
440
|
圖2
|
|
|
VB-130754-W
|
130
|
1460
|
7.5
|
14.87
|
395
|
117.5
|
100
|
470
|
450
|
919
|
35
|
240
|
462
|
32
|
M30
|
456
|
圖2
|
|
