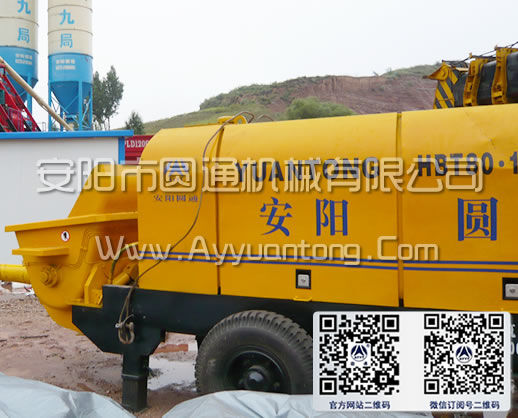

一、混凝土輸送泵簡介：
安陽市圓通機械有限公司混凝土輸送泵（混凝土泵）集世界先進技術于一身，秉承公司一貫產品理念，并結合無數應用改進經驗，完全滿足現代建筑施工高效率、低消耗的要求。液壓系統采用雙泵雙回路，泵送單元采用原裝進口高壓大排量變量油泵、分配單元采用S管閥形式，該產品以其卓越的性能被廣泛運用于城鎮建設、路橋建設、水利水電、隧道建設等施工現場。
詳情請查看：http://www.ayyuantong.com/Product/48675288.html
二、混凝土輸送泵特點：
1、動力系統、液壓系統與泵送系統匹配合理，有效發揮電機的最大功率；
2、高吸料性，實際泵送效率達到理論值達到80%以上；
3、配置更優化，采用原裝進口的液壓件及電氣元件，大大提高設備使用的可靠性；
4、獨特的分配油路緩沖技術，確保S管擺動到位，延長S管使用壽命；
5、高低壓切換的應用，簡化了操作方式；
6、潤滑系統采用強制過濾、預壓式雙泵節能自動集中供油系統，供油充分、潤滑效果更好，且節省消耗，比普通連續注油降低消耗50%以上；
7、新型耐磨材料與焊接工藝的應用，使用常用易損件的使用壽命成倍提高；
8、動力系統選用國際品牌液壓主泵，電機選用國內著名品牌，提供強勁動力；
9、液壓系統獨特的開式液壓系統及專有的液壓緩沖技術，使得系統換向沖擊小、發熱少。同時選用國際著名品牌重載液壓主泵及液壓閥，主泵排量大，液壓閥通徑大，從而確保砼泵安全與可靠性；
10、富有人性化、智能化的電控系統，優化了人機界面，使人機一體化，操作自如。智能化控制，對整機進行精確監控，同時文本顯示整機工作狀態，并適時給予警示。
詳情請查看：http://www.ayyuantong.com/Product/48675288.html
三、混凝土輸送泵應用領域：
我們公司生產的混凝土輸送泵設備，以其卓越的性能被廣泛運用于城鎮建設、路橋建設、水利水電、隧道建設等施工現場。圓通機械所有混凝土泵產品以一流的品質、卓越的性能深受用戶們的信賴，愿與廣大客戶共創價值，同贏未來！
歷經市場考驗，方顯品質本色。圓通機械混凝土拖泵，以其技術上的先進性、質量上的高可靠性和完善周到的全程售后服務，建立了良好的品牌形象，備受廣大用戶信賴，在大江南北的經濟建設中發揮了積極的作用，并圓滿完成了一系列重大工程的施工項目。
詳情請查看：http://www.ayyuantong.com/Product/48675288.html
四、混凝土輸送泵技術參數：
|
技術參數/產品型號 |
HBT80.13.90S |
HBT80.16.90S |
HBT80.16.110S |
HBT80.18.165S |
|
最大理論輸送量（低壓/高壓）m3/h |
80/50 |
80/50 |
80/50 |
85/55 |
|
混凝土最大出口壓力（低壓/高壓）MPa |
13/7.5 |
16/9.5 |
16/9.5 |
18/11.5 |
|
理論垂直輸送高度m |
270 |
270 |
330 |
370 |
|
理論水平輸送距離m |
1300 |
1300 |
1600 |
1800 |
|
允許混凝土塌落度mm |
100-230 |
100-230 |
100-230 |
100-230 |
|
允許最大 管徑￠150mm 骨料顆粒 管徑￠125mm |
50 40 |
50 40 |
50 40 |
50 40 |
|
料斗窖積m3 |
0.7 |
0.7 |
0.7 |
0.7 |
|
上料高度mm |
1400 |
1400 |
1400 |
1400 |
|
混凝土缸直徑mm |
￠200 |
￠200 |
￠200 |
￠200 |
|
最大行徑mm |
1850 |
1850 |
1850 |
1850 |
|
主油缸直徑mm |
￠125/￠80 |
￠125/￠80 |
￠125/￠90 |
￠125/￠90 |
|
最大行程mm |
1850 |
1850 |
1850 |
1850 |
|
動力品牌 |
電機 |
電機 |
電機 |
電機 |
|
動力型號 |
Y280M-4 |
Y280M-4 |
Y315M-4 |
Y250M-4/Y280M-4 |
|
額定功率K w |
90 |
90 |
110 |
90+75 |
|
柴油機油耗g/h*k w |
見 柴泵 |
見 柴泵 |
見 柴泵 |
見 柴泵 |
|
液體泵統形式 |
雙回路開式系統 |
雙回路開式系統 |
雙回路開式系統 |
雙回路開式系統 |
|
主油泵品牌 |
力士樂 |
川崎 |
川崎 |
川崎 |
|
主油泵排量ml |
190 |
224 |
140*2 |
140*2 |
|
液壓系統最高壓力MPa |
32 |
35 |
35 |
35 |
|
液壓沒窖積L |
500 |
500 |
600 |
600 |
|
散熱器流量L/min |
250 |
250 |
315 |
250*2 |
|
電氣控制方式 |
可編程控制 |
可編程控制 |
可編程控制 |
可編程控制 |
|
混凝土輸送管直徑mm |
￠150/￠125 |
￠150/￠125 |
￠150/￠125 |
￠150/￠125 |
|
最高拖行速度Km/h |
8 |
8 |
8 |
8 |
|
外形尺寸 長mm |
6100 |
6100 |
6350 |
6600 |
|
寬mm |
2100 |
2100 |
2100 |
2200 |
|
高mm |
2200 |
2200 |
2200 |
2400 |
|
總質量kg |
6100 |
6100 |
6500 |
7000 |
|
類型 |
S閥電機拖泵 |
S閥電機拖泵 |
S閥電機拖泵 |
S閥雙電機制梁泵 |
