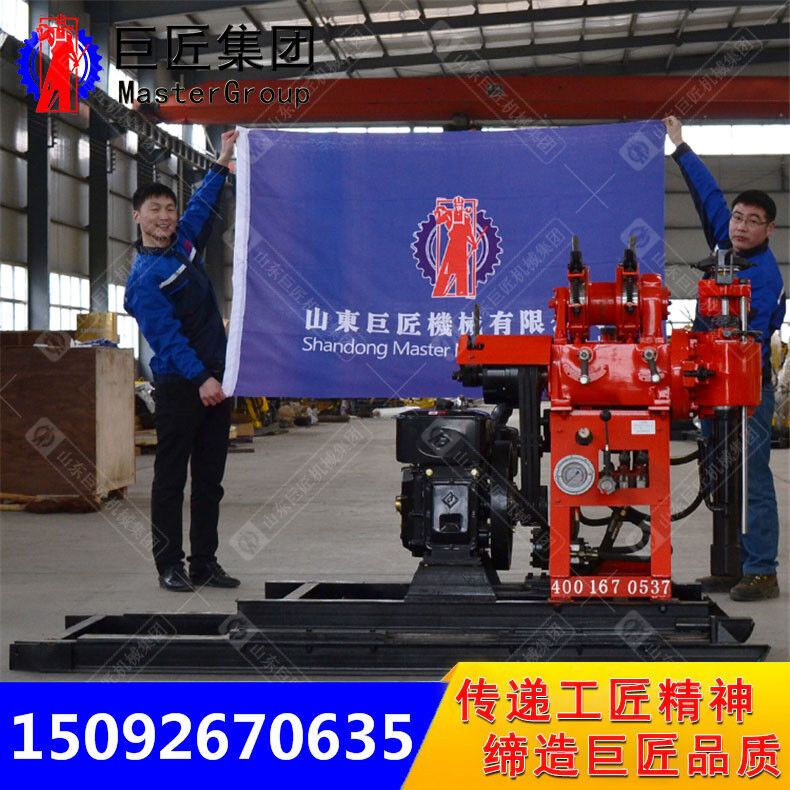

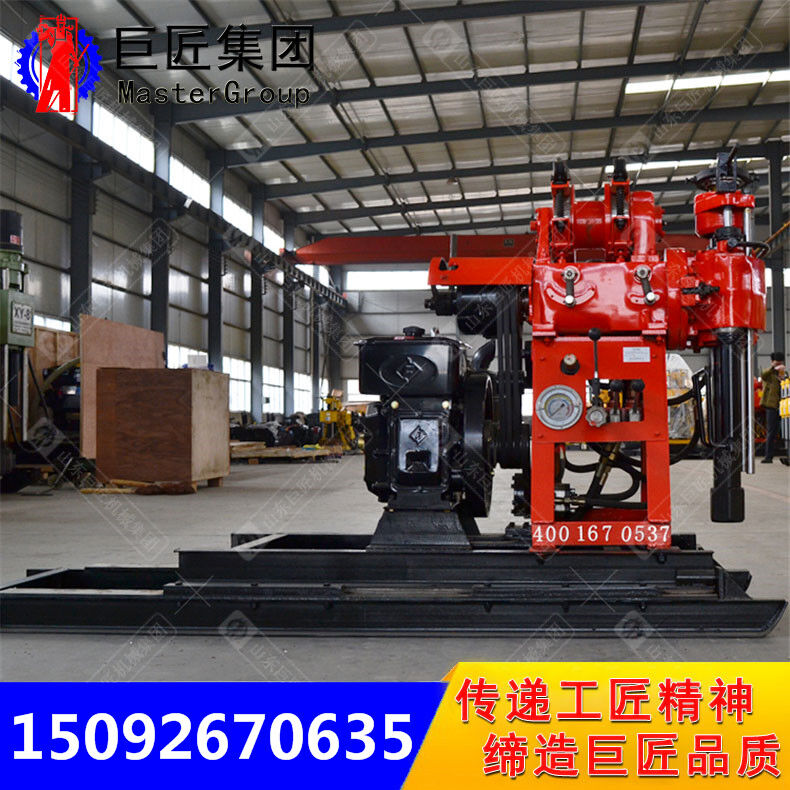

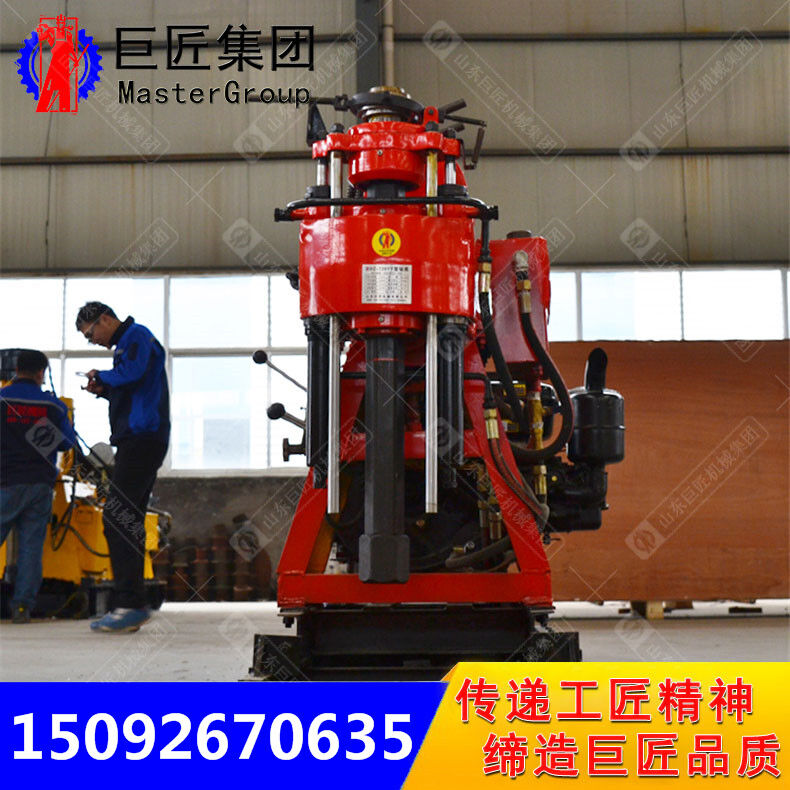

一、HZ-130YY液壓巖芯鉆機簡介

HZ-130YY液壓巖芯鉆機在普通鉆機基礎上增加鉆機移位滑道，可實現快速更換鉆具提高工作效率降低勞動強度。

二、HZ-130YY液壓巖芯鉆機適用范圍

1、本鉆機適用于水井鉆探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等鉆進工程。

2、可根據底層的不同選用合金、金剛石及復合片等鉆頭進行鉆進。

3、可鉆2-9級的沙質粘土及巖層等。

三、HZ-130YY液壓巖芯鉆機主要特點

1、具有油壓自動進給機構，提高鉆進效率，減輕工人勞動強度。

2、卷揚機加裝保持架，形成雙面支撐星輪的結構，可承受強烈沖擊

3、立軸箱四組軸承定位，保證回轉器有足夠剛性應對碎石層，卵石層等復雜地質條件。

4、本機采用錐度離合器，具有傳遞扭矩大，操作方便，免維護的突出特點。

四、HZ-130YY液壓巖芯鉆機技術參數

整機參數

鉆孔深度 130m

最大開孔直徑 φ75-φ220mm

終孔直徑 75mm

主動鉆桿 53/59*4200mm

鉆桿直徑 φ50mm

鉆孔傾角 90°～75°

配套動力（柴油機） 13.2KW  2200r/min

結構重量/尺寸 850kg/2400*950*1400

立軸

立軸轉速 142 285 570r/min

立軸行程 450mm

卷揚機

單繩提升力 9.6KN

單繩提升速度 0.41 0.82 1.64m/s

卷筒直徑 φ140mm

鋼絲繩直徑 φ9.3mm

鋼絲繩容量 27m

鉆塔

額定負荷 2t

有效高度 6m

塔腿規格 73mm

泥漿泵

型號 BW95

流量 95L/min

最大壓力 1.2Mpa

往復次數 93次/min

吸水管直徑 φ51mm*4.5m

出水高壓管直徑 φ32mm*6m
