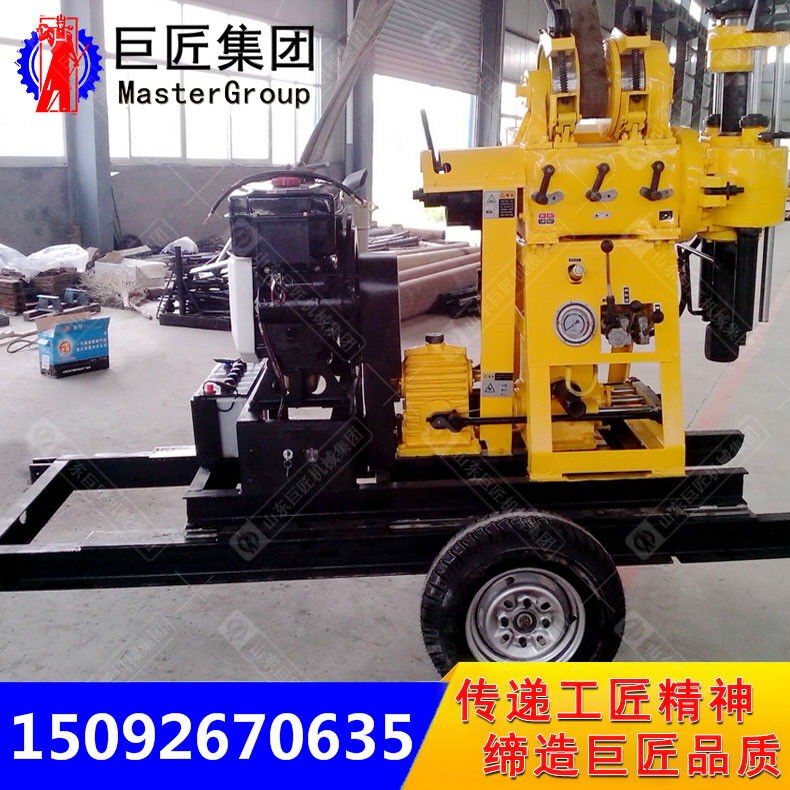

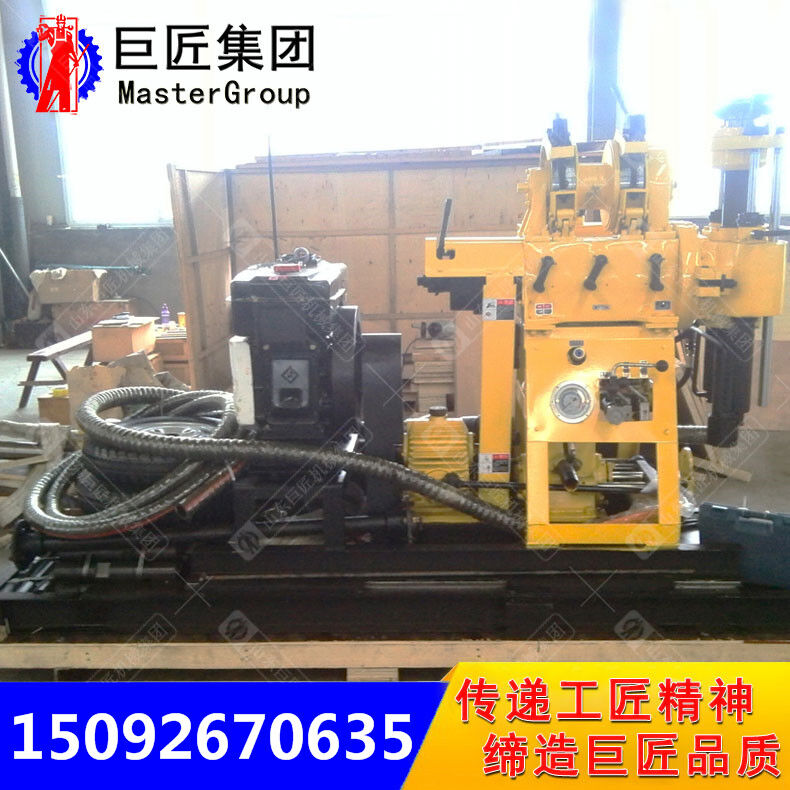

點擊下圖片即可查看大圖
一、 主要特點
1、該鉆機裝有輪式行走機構，整機搬遷方便
2、具有油壓給進機構，提高鉆進效率
3、機配有上球卡式夾持機構代替卡盤，可實行不停機倒桿，工作效率高，操作方便安全可靠
4、配有孔底壓力表指示壓力，便于掌握孔內情況
二、 技術參數
|
整機參數 |
|
|
鉆孔深度 |
200m |
|
最大開孔直徑 |
300mm |
|
終孔直徑 |
75mm |
|
鉆桿直徑 |
60mm |
|
鉆孔傾角 |
90°～75° |
|
鉆機重量（不含動力） |
1300kg |
|
三角帶 |
B950×4 B1700×3 |
|
主動移動距離 |
300mm |
|
動力 |
柴油機/電機 22HP/16.2KW |
|
立軸 |
|
|
立軸轉速 |
64 128 287 557 r/min |
|
立軸行程 |
450mm |
|
卷揚機 |
|
|
單繩最大起重量 |
2400kg |
|
單繩提升速度 |
0.41 0.82 1.64m/s |
|
鋼絲繩直徑 |
13mm |
|
鋼絲繩容量 |
35m |
|
抱閘直徑 |
260mm |
|
閘帶寬度 |
70mm |
|
泥漿泵 |
|
|
類型 |
臥式單缸雙作用 |
|
最大排量 |
配柴油機 170L/min 配電機150L/min |
|
最大壓力 |
3Mpa |
|
工作壓力 |
1.5Mpa |
|
進水管直徑 |
40mm |
|
出水管直徑 |
30mm |
|
三角帶 |
B1728mm |
|
液壓泵 |
|
|
規格 |
CBT—F—314 |
|
三角帶 |
B1100× 1 |
