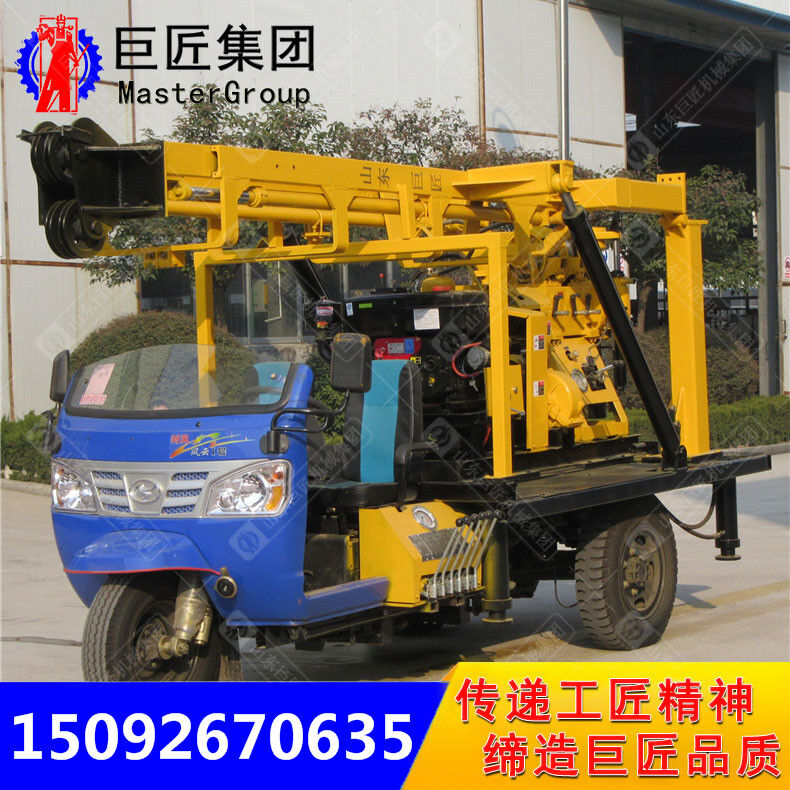

XYC-200A三輪車載水井鉆機
一、 適應范圍
地質普查勘探,道路及高層建筑物基礎勘探,以及各種混凝土結構檢查孔,江河堤壩,路基灌漿孔鉆孔和直接灌漿,民用水井及地溫中央空調等。
二、 主要特點
1、 XYC-200A車載鉆機為多功能液壓車載立軸回轉式鉆機
2、 汽車底盤采用五征三輪汽車7YP-1475D1,鉆機傳動系統及卷?yè)P(yáng),泥漿泵等重要附件安裝在此底盤上,布局合理緊湊,操作簡便
3、 配置BW-160型泥漿泵,壓力高,流量大,保證鉆進深度及鉆孔口徑
4、 鉆機自配移動裝置,可以實現鉆機主機的自身前后移動,便于井口操作
5、 鉆機塔架液壓起落式折疊鉆塔,操作安全方便。
三、 技術參數
技術參數 |
|||
鉆孔深度 |
30-200 |
||
鉆孔直徑 |
300-75 |
||
鉆孔傾角(°) |
90-75 |
||
立軸轉速(r/min) |
64、128、287、557 |
||
立軸行程 |
450 |
||
主卷?yè)P(yáng)提升能力(單繩)(Kg) |
1600 |
||
主卷?yè)P(yáng)容繩量 |
35 |
||
卷筒提升速度(r/s) |
17、35、75、151 |
||
鋼絲繩直徑 |
12.5 |
||
塔高 |
7000 |
||
鉆塔有效高度 |
6500 |
||
主動鉆桿 |
59*53 |
||
鉆桿 |
42、50、60 |
||
鉆機重量 |
1150 |
||
發動機 |
型號 |
ZS1115柴油發動機 |
|
額定功率 |
14.7kw/2200rpm |
||
BW-160型泥漿泵 |
額定流量(L/min) |
160 |
|
額定壓力(Mpa) |
1.3 |
||
驅動功率 |
5.15 |
||
主機重量 |
190 |
||
外形尺寸 |
1110*725*965 |
||
汽車底盤 |
型號 |
農用三輪車 7YP-1475D1 |
|
驅動形式 |
后驅 |
||
發動機 |
型號 |
常柴ZS1115E2 |
|
排放標準 |
GB18322-2002,GB19756-2005(Ⅱ) |
||
額定功率(KW) |
16.2 |
||
轉速(r/min) |
2200 |
