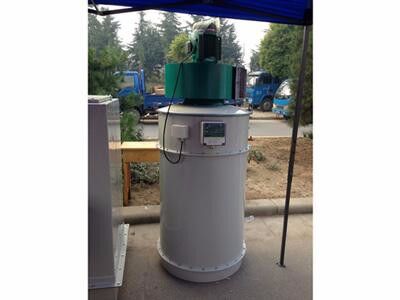

單機除塵器由過濾室、濾袋、凈氣室、灰斗、翻板閥、脈沖噴吹裝置、系統風機、電控箱等組成。
濾袋表面積聚的粉塵不斷增加，導致設備阻力上升到設定值時（一般為1200Pa），時間繼電器（或微差壓控制器）輸出信號，程控儀開始工作，按順序開啟脈沖閥，使高壓壓縮空氣通過行噴管的噴口瞬時高速噴入濾袋，高速反向氣流使濾袋突然膨脹，附著在袋表的粉塵脫落掉入灰斗（或灰倉）。粉塵由翻板閥或輸灰機構排出。反吹清灰過程依次噴吹單排濾袋，其它濾袋仍處于過濾狀態。
單機除塵器主要技術性能參數：
單機除塵器主要技術性能參數：
型號
DMC-32
DMC-48
DMC-64
DMC-80
DMC-96
DMC-112
性能
處理風量m3/h
1500-2400
2100-3500
3500-5000
4000-6000
5200-7000
6000-9000
總過濾面積m2
24
36
48
60
72
84
過濾風速(m/min)
1.00-1.50
1.00-1.50
1.00-1.50
1.10-1.70
1.20-1.70
1.20-1.80
濾袋數量(條)
32
48
64
80
96
112
入口氣體溫度(℃)
≤120
除塵器阻力(Pa)
≤1200
進口粉塵濃度(g/m3)
＜200
出口排放濃度(mg/m3)
≤100
清灰用壓縮空氣
壓力(Pa)
0.5-0.7
耗氣量(m3/min)
0.10
0.14
0.20
0.24
0.29
0.34
承受負壓Pa
5000
脈沖閥數量(個)
4
6
8
10
12
14
風機用電機功率(KW)
1.5
3.0
3.0
5.5
5.5
7.5
重量
kg
A型(帶灰斗)
1350
1620
1850
2360
2800
3200
B型(不帶灰斗)
1220
1470
1670
2150
2540
2880
