一：膠帶運行速度
A）在空載，發動機轉速額定，膠帶不打滑狀態下，測量膠帶運轉一周所需時間，按式（1）計算膠帶運行速度，所有數據記入履帶式布料機速度測試記錄表，重復3次取平均值
V=S/T
式中V是膠帶運行速度m/s,
S是膠帶運行距離m
T是膠帶運行時間s
二：臂架輸送速度
在空載，發動機轉速額定，操作閥全開，臂架水平狀態下，測量臂架全程縮回狀態到全部伸出狀態所需時間，或者全部伸出狀態到全部縮會狀態所需時間，按式（2）計算出臂架伸縮速度，所有數據記入履帶式布料機速度測試記錄表，重復3次取平均值。
V1=S1/T1
式中V1—臂架平均伸縮速度m/s,
S1—臂架運行距離m
T1—臂架運行時間s
臂架伸縮速度平均值允許誤差為正負5%.
三：履帶式布料機臂架回轉速度
在空載，發動機轉速額定，操作閥全開，臂架全部伸出狀態下，測量臂架回轉180°所需時間t2，按式（3）計算出臂架回轉速度，所有數據記入履帶式布料機速度測試記錄表，重復3次取平均值。
W=30/T2
式中w是臂架回轉速度r/min
T2是臂架運行時間s
臂架回轉速度平均值允許誤差為正負5%.
四：臂架變幅速度
在空載，發動機轉速額定，操作閥全開，臂架全部伸出狀態下，測量臂架從水平狀態0°變幅到仰角25°所需時間t3，按式（4）計算出臂架變幅速度，所有數據記入履帶式布料機速度測試記錄表，重復3次取平均值。
q=25*60/T3
式中q是臂架變幅速度（°）/min
T3是臂架運行時間s
臂架變幅速度平均值允許誤差為正負5%.
五：整機行走速度
在空載，發動機轉速額定，操作閥全開，臂架置于正前方，臂架仰角為15°-25°，履帶式布料機向前，向后行走達到均勻時，測量履帶式布料機通過20m距離時的時間t4，,按式（5）計算出履帶式布料機行走速度，所有數據記入履帶式布料機速度測試記錄表，重復3次取平均值。
V=3.6*S2/T4
式中V---zui大行走速度，Km/h
S2—行走距離，m
T4—行駛時間s
最大行走速度平均值允許誤差為正負5%.
六：爬坡試驗
A）找一處坡度為15%（誤差+2%），長度不小于10m的陡坡。
B）操作履帶式布料機在坡上上下行走，中間任意制動2次，此試驗重復3次。
C）檢查履帶式布料機的爬坡能力是否達到要求，制動能力是否滿足要求。
七：輸送能力試驗
試驗準備
A）輸送介質，二級配混凝土，最大顆粒小于40mm，坍落度為10-12cm，體積為8m3。
B）二臺同型號攪拌車，容量8m3，其中一臺裝8m3混凝土，另一臺空車待用。
?試驗步驟
A）履帶式布料機臂架全伸，空攪拌車開到布料機出口處準備接料。

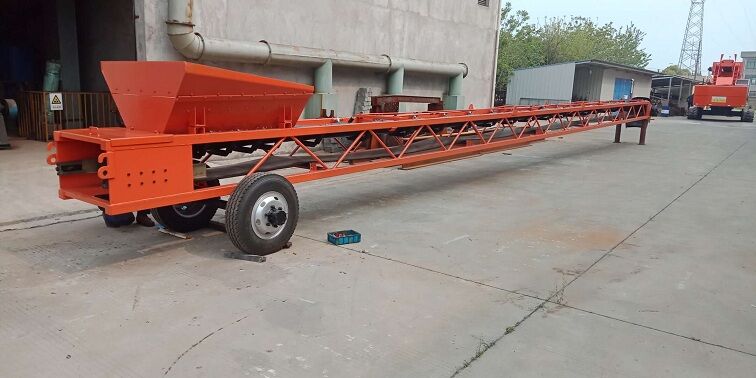

B）裝滿混凝土的攪拌車開到上料膠帶輸送機尾部，將出料口對準上料膠帶輸送機進料口，準備給料。
1.按順序啟動布料膠帶機和上料膠帶機，待膠帶輸送機運行穩定后，利用混凝土攪拌車開始給料，攪拌車給料量不小于履帶式布料機設計額定輸送量的110%,同時開始計時。
2.待攪拌車?yán)锘炷寥枯斔屯戤吅?，停止?jì)時，按式（6）計算履帶式布料機輸送量，所有數據記入履帶式布料機產量測試記錄表，重復3次取平均值
Q=3600×V/T5
式中：Q—最大輸送量，m3/h, V---混凝土體積，m3。 T5---輸送時間，S
3.履帶式布料機產量為80 m3/h-120 m3/h
