前言:
在水泥行業的生產工藝中,原料粉磨及水泥粉磨的配料環節,關系到入窯生料及出廠水泥質量的穩定。而計量秤的選型對整個水泥廠生產過程的工藝狀況、運行過程控制、成本控制、產品質量、運轉率等方面起著至關重要的作用。
一、板式給料機在固體物料配料工藝的應用現狀
膠帶式定量給料機在水泥、冶金、礦山、電力、化工、煤炭、糧食、食品等工業領域被廣泛應用于生產過程的連續輸送及動態計量稱重控制中。然而,對于一些直徑較大的物料儲庫(如:石灰石、熟料、砂巖、骨料、礦石等)和流動性較差的物料儲庫(如粘土、硫酸渣、脫硫石膏、磷石膏、原煤、電石渣、紅土鎳礦等)而言,由于物料的特性及生產工藝的要求,料倉底部出料口必須設計較大的開口尺寸,才能滿足大流量物料、高濕高粘物料順暢下料的生產要求。這種大型料口在滿足下料暢通的同時對下級輸送設備的倉壓也較大,普通的計量皮帶秤因無法承受較大倉壓下的卸料要求,通常需要在庫底增加一臺板喂機作為預給料設備,先將物料從庫底卸出,進入一個中間小料斗,下級再增加一臺定量給料機計量,靠?jī)杉?jí)設備連鎖控制來完成定量給料與計量的要求。
二、板式給料機與計量皮帶秤的結構布置
該系統由于板喂機與膠帶定量給料機必須安裝在不同的安裝平臺上,因此兩臺設備安裝空間位置的高度較高,設備投資及料庫土建的投資也較大。
三、板式給料機與計量皮帶秤的工作狀態
板喂機正常的工作狀態是高料層低速供料,而膠帶式定量給料機的控制流量通常是實時快速調節狀態,板式給料機上的物料以較低的速度輸送到計量皮帶秤上，由于板式給料機上的物料料層高度較高，運行速度比較慢，而計量皮帶秤運行速度比較高，所以料層較薄，通過板式給料機和計量皮帶秤和合理運行速度，均勻的給球磨機給料。
四、工藝優點

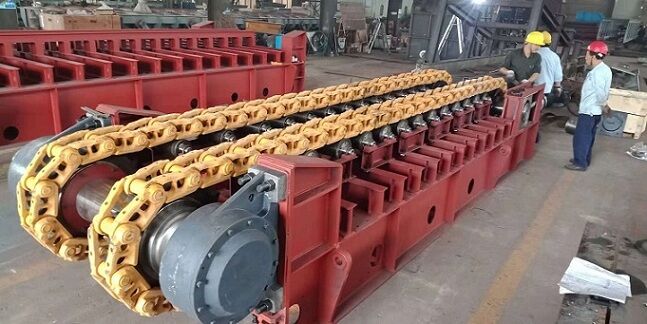

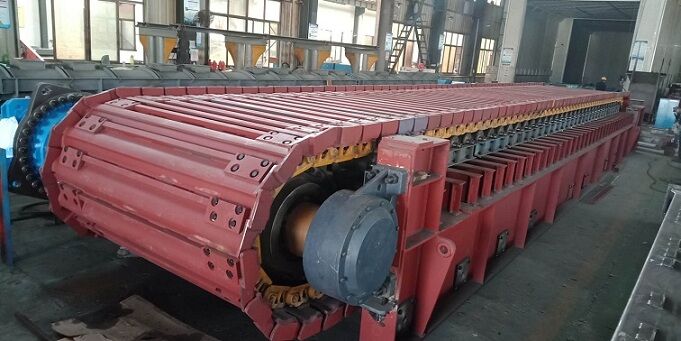

由于板喂機是通過鏈輪、鏈條、鏈板、傳動等一系列全鋼結構的剛性機架將物料拖出庫底的。所有的料倉壓力由板式給料機承擔，避免的由于料倉壓力過大把皮帶秤壓壞現象。
附：GBQ800X3000板式給料機技術參數，該型號板式給料機適用于給φ3.2×13m球磨機給料。
設備名稱：板式給料機
規格 GBQ800×3000
槽板寬 mm 750
輸送距離 mm 3000
輸送物料 水泥熟料
輸送量 t/h 10~100
輸送傾角 ° 0
輸送速度 m/s ~0.104
合金結構鋼鏈節距 mm 200
減速機 BWV3318-187
速比 i 187
電機功率 kW 4
設備重量 t 5
