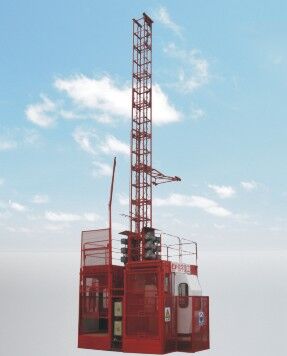

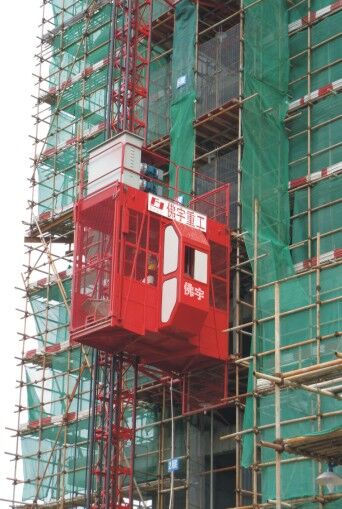

概述:SC200/200型施工升降機是一種靠齒輪齒條傳動的電梯,主要用于高層建筑施工的人、貨運輸。這種電梯可以
非常方便的自行安裝和拆卸。并可隨著建筑物的增高而增高。有單籠和雙籠的施工升降機:單籠的升降機若增加一個吊
籠和其它零件后即可成為雙籠升降機。如果配備對重裝置,它的載重量能大幅度提高。SC型施工升降機有非常可靠的電
氣和機械安全系統,是建筑施工中安全、高效的垂直運輸設備。
普通施工升降機
性能特點;性能穩定、安全可靠、搬運靈活、適用性強。采用國際先進技術,主要技術指標均達到國內同類產品的
先進水平。
主要技術參數
序號
|
參數名稱
|
單位
|
數值
|
備注
|
1
|
額定載重量
|
kg
|
2000/2000
|
|
2
|
額定提升速度
|
m/min
|
33
|
|
3
|
最大提升高度
|
m
|
150
|
|
4
|
電機功率
|
kw
|
11×3
|
|
5
|
自由端高度
|
m
|
7.5
|
|
6
|
對重質量
|
kg
|
/
|
無對重
|
7
|
吊籠凈空尺寸
|
mm
|
3200×1500×2400
|
|
8
|
標準節尺寸
|
mm
|
650×650×1508
|
|

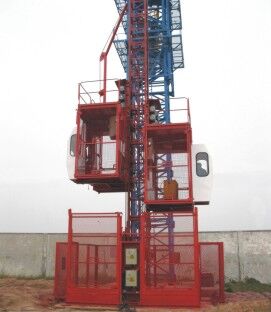

變頻無級調速施工升降機
性能特點;提升速度快;
啟、制動平穩、無沖擊;
啟動電流小于額定電流;
機械磨損降低,由于啟動時無沖擊,大大降低了齒輪、齒條等機械磨損;
能源節約效果明顯。

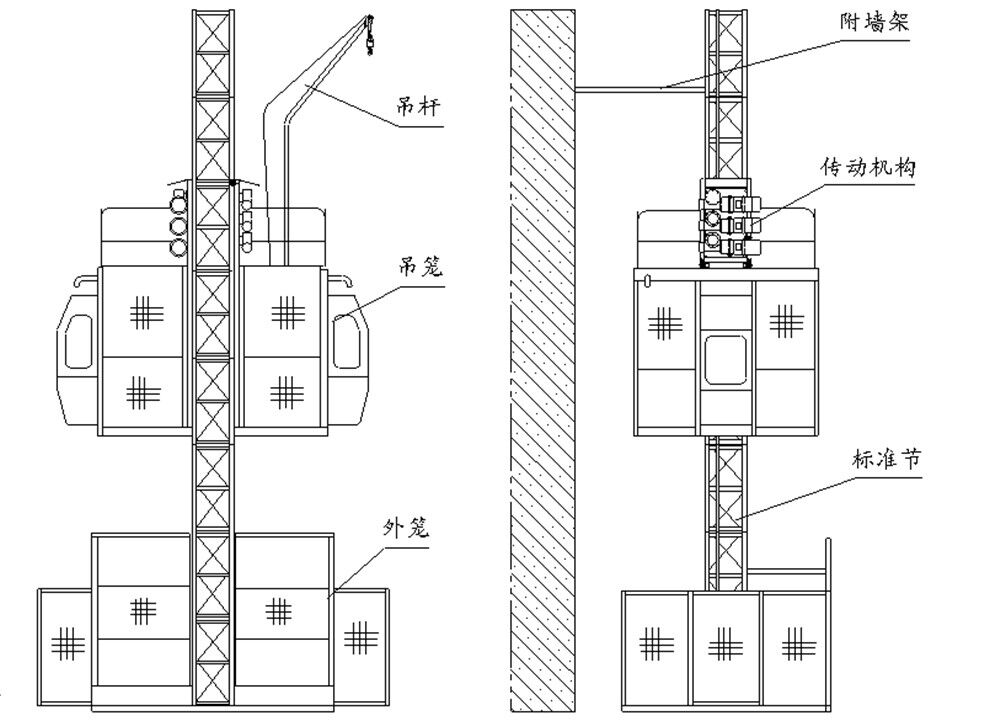

結構示意圖
外籠由固定標準節的底盤和防護圍欄組成。外籠門由機械和電氣鎖定,除非吊籠落下來,否則外籠門將不能打開。如外
籠門未關,吊籠將不能啟動。
吊籠為一鋼結構件,四周有堅固的鋼絲網,并設有進、出口門(即單、雙籠開吊籠門),由安裝在吊籠上的滾輪沿導軌架
運行。吊籠上設有安全鉤(亦可設置電氣控制)以防止吊籠從導軌架頂部脫離。在安裝時,吊籠頂部可作為工作臺。由安
全欄桿圍住。頂上有一活板門,通過配備的專用梯子,可方便的攀登到頂上進行安裝和維修。

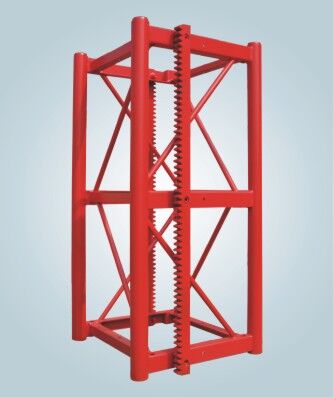

標準節每節長1508mm。多節標準節用螺栓相連接組成導軌架,通過附墻架與建筑物固定,作為吊籠上下運行的導軌。
采用專用工裝并用二氧化碳保護焊焊接的標準節,可任意互換,垂直度好,保證了吊籠的平穩運行。

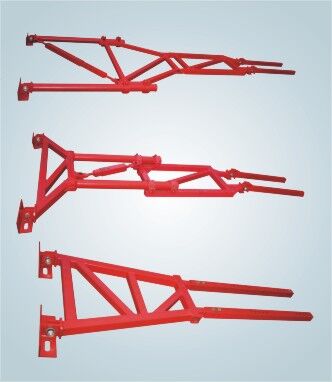

附墻架有多種型號,根據需要而選擇其中任一型。附墻架可在一定范圍內調節某些尺寸。沿導軌架高度,一般每隔
3~10.5m安裝一個附墻架。

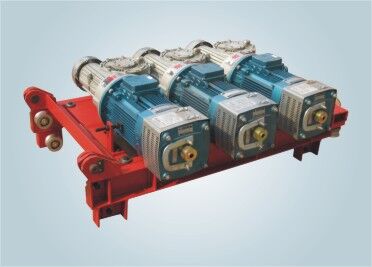

傳動機構由電動機、電磁制動器、彈性聯軸器、蝸輪蝸桿減速器及傳動齒輪等組成。傳動機構在吊籠上通過齒輪與
齒條嚙合,使吊籠運行。外置式三傳動機構,降低籠內機械振動噪音,籠內空間的增大,給乘坐人員帶來一個寬敞舒
適的環境。
防墜安全器安裝在吊籠內,由外轂、制動錐鼓、離心塊、彈簧等組成。當?shù)趸\超速運行時,防墜安全器里的離心塊克
服彈性拉力帶動制動錐鼓旋轉,與其相連的螺桿同時旋進,制動錐鼓與外轂接觸逐漸增加摩擦力,確保吊籠平緩制動。
|
